Možete li prilagoditi prozirni LED ekran?

Da. Ali to nije poenta.

"Prilagođavanje" u industriji transparentnih LED ekrana je marketinška riječ. Otvorite web lokaciju bilo kojeg proizvođača i vidjet ćete "prilagođavanje je dostupno", "prilagođeno vašim potrebama", "uslugu prilagođavanja na jednom-ostanku." Ovo stvara iluziju: kao da se može proizvesti bilo koji oblik, veličina ili efekat.

90% takozvane-prilagođavanja" je samo modularna montaža-miks i spoj.

Osnovna jedinica prozirnog LED ekrana je modul-obično standardni komadi od 500mm×500mm ili 1000mm×500mm. Ekran 3m×2m? Uzmite 6 modula i spojite ih. 5m×3m? Spajati 15.

Pravo prilagođavanje-nestandardnih-veličina modula, nepravilnih rezova, posebnih zakrivljenosti-većina proizvođača jednostavno ne želi raditi, ili će navesti cijenu dizajniranu da obeshrabruje prihvatanje. Zašto? Jer "prilagođavanje" u proizvodnji znači nove kalupe, prilagođavanja proizvodne linije, individualne inspekcije kvaliteta-sve troškove. I prozirne margine LED ekrana su već stisnute; proizvođači nemaju poticaj da se prilagode posebnim zahtjevima.

Šta "prilagođavanje" zapravo znači (tako da prodaja ne može da vas zajeba)

Veličina-Prilagodljiva, ali u mreži

Veličine prozirnog ekrana su cjelobrojni višekratnici veličina modula. Uobičajene specifikacije modula: 500×500 mm, 500×1000 mm, 1000×500 mm, 1000×1000 mm. 3.5 metara širine? Ne postoji-visoko je 3 metra ili 4 metra. 2.7 metra? 2,5 metra ili 3 metra-izaberite jedan.

Neki proizvođači mogu napraviti "rezanje modula" kako bi postigli ne-standardne veličine, ali to znači prilagođene PCB-e, nove kalupe, počevši od 30-50% povećanja troškova i 2-4 sedmice duže vrijeme isporuke. Da li se isplati, potrebna je kalkulacija.

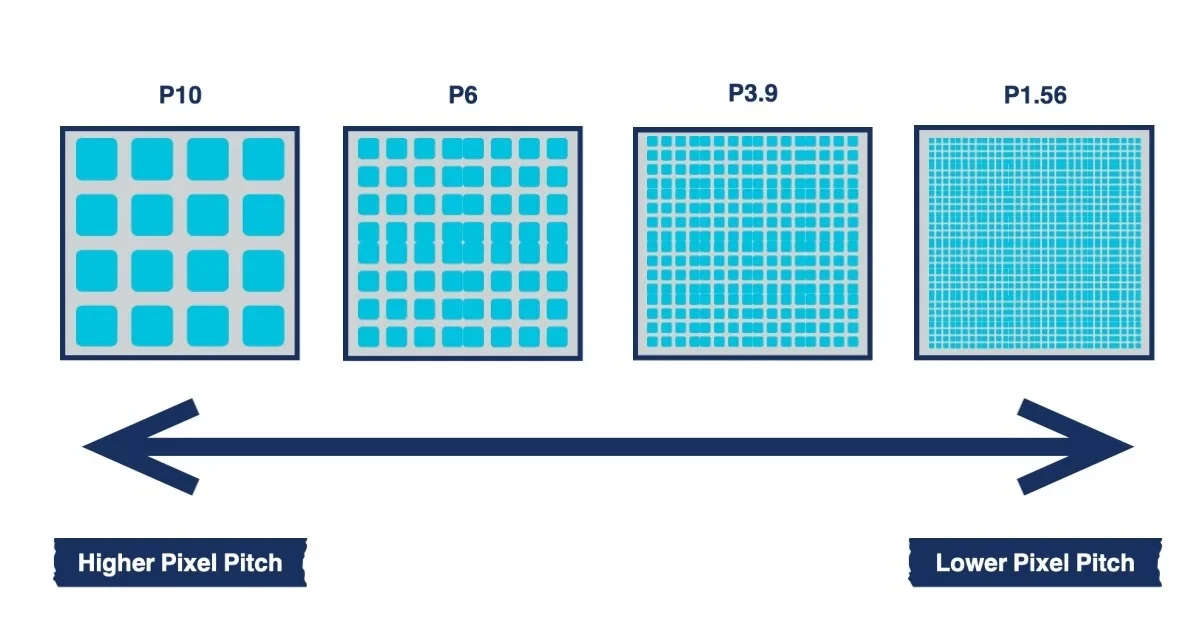

Pixel Pitch-Osnovni izbor

P3.9, P7.8, P10, P15, P20... Ovaj parametar direktno određuje ravnotežu između jasnoće, transparentnosti i cijene.

P3.9 radi za 3-6 metara gledanja, daje vam 55-65% transparentnosti, košta najviše. P7.8 odgovara 6-12 metara, prozirnost neravnina do 65-75%, srednje cijene. P10 je za 10+ metara, 70-80% transparentan, pristupačniji. P15 i P20? To su za bilborde-15-30 metara vidljivosti, 75-85% transparentnosti, najjeftinija opcija.

Manji korak piksela nije uvijek bolji-ono što je bolje je ono što odgovara udaljenosti gledanja. Atrijumi tržnih centara, vanjski zidovi zavjese,-izlozi izbliza-zahtjevi su potpuno drugačiji.

Svjetlina-Velika razlika između unutrašnjeg i vanjskog

Unutrašnja upotreba: 800-2000 nita je dovoljno. Spoljna ili direktna sunčeva svetlost: najmanje 4000-6000 nita, inače ništa neće biti vidljivo tokom dana.

Svjetlina je prilagodljiva, ali veća svjetlina znači veću potrošnju energije, više topline, višu cijenu. Pitajte proizvođača da li navodi "vršnu svjetlinu" ili "trajnu radnu svjetlinu"-neki proizvođači navode vršne vrijednosti koje se zapravo ne mogu održati tokom kontinuirane upotrebe.

Kako montirate ovu stvar?

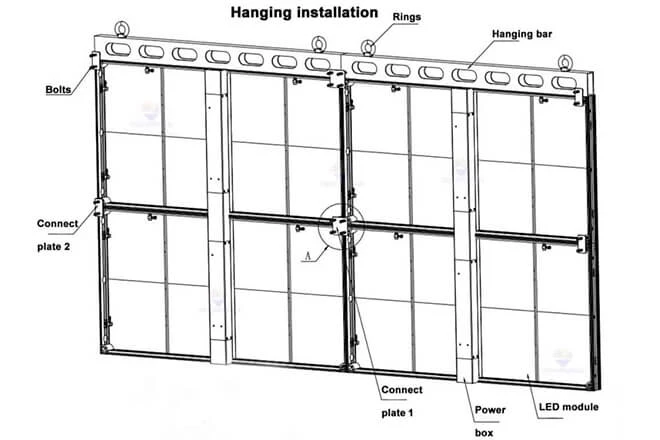

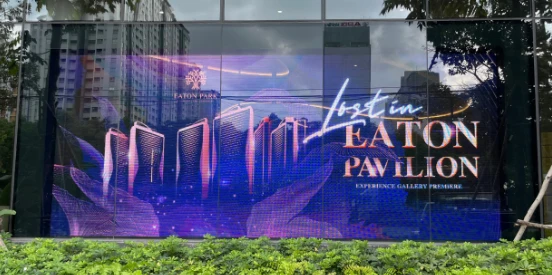

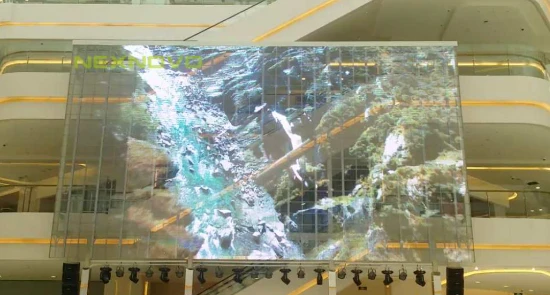

Viseće sa vrha radi za atrijume tržnih centara i kulise pozornice. Za privremene izložbe odgovaraju-stojanje ili slaganje. Površinski-montiran ili ugrađen-pričvršćen na unutrašnju stranu staklenih zavjesa-je najčešća arhitektonska primjena. Stub-sa nezavisnim nosačem radi za vanjsko oglašavanje.

Način instalacije određuje orijentaciju održavanja modula (održavanje sprijeda ili stražnje), odabir dodatne opreme, pa čak i strukturni dizajn samih modula. Ovo se mora odlučiti prije naručivanja-koje se ne otkrije tokom instalacije.

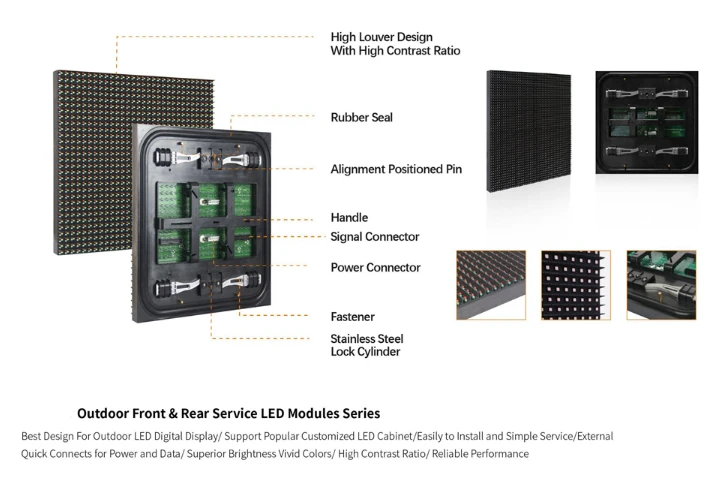

Prednje održavanje ili pozadi? Pogrešite i rušite zidove

Održavanje stražnjeg dijela znači uklanjanje modula sa stražnje strane. Zahtijeva najmanje 50 cm prostora iza ekrana. Niži trošak. Prednje održavanje znači uklanjanje modula s prednje strane. Pogodno za zidnu{5}}instalaciju bez prostora iza, složenije strukture modula, 10-20% veće cijene.

Odaberite pogrešan način održavanja i možda ćete morati srušiti cijeli zid samo da biste zamijenili jedan modul.

Kontrolni sistem-Izbjegnite zaključavanje-

Renomirani proizvođači će dati izbor: koristiti svoj vlastiti sistem kontrole ili koristiti{0}standardne industrijske (NovaStar, Colorlight, Linsn).

Preporuka: Odaberite univerzalni sistem. Vlasnički sistemi su okovi. Buduće nadogradnje i održavanje će biti u njihovoj milosti.

Ocjena zaštite-Ovisi o scenariju

Suvo okruženje u zatvorenom prostoru: IP30-IP40 je dovoljan. Unutrašnja vlažna ili vodena para: IP54. Polu{9}}na otvorenom ili potpuno na otvorenom: IP65 ili više. Svaki viši nivo zaštite dodaje 5-15% na cijenu. Nemojte previše inžinjeirati, ali nemojte ni podstaći specifikacije, a ni ekran uništiti voda.

Detalji o izgledu-Podesivi, ali ograničeni

Boja okvira (crna/bijela/srebrna/siva), boja LED trake, položaj kutije za napajanje-većina proizvođača može ih prihvatiti.

Ali očekivanja bi trebala biti ograničena: boje LED čipova, širina trake, debljina modula-to su standardizirane. Osim ako je količina dovoljno velika da opravda posebnu proizvodnu liniju, nema ih mijenjati.

Tako-zvano "prilagođavanje" se odnosi na 80% pravljenja kombinacija unutar fiksnih opcija. Dobijte nagib piksela, svjetlinu, veličinu, način instalacije, način održavanja, kontrolni sistem i ocjenu zaštite kako -ekran je skrojen-. Pogrešite ih i nikakav novac potrošen na "posebne oblike" ga neće spasiti. Preostalih 20%? Ili nečuveno skupo ili jednostavno neprihvaćeno.

Transparentnost prevara

Osnovna prodajna tačka transparentnih LED ekrana je "transparentnost". Ali etiketiranje transparentnosti u ovoj industriji je haos.

Kada proizvođač kaže 80% transparentnosti, kako su došli do tog broja? Neki mjere omjer razmaka između LED traka i ukupne površine-to je geometrijska transparentnost. Neki mjere stvarnu propusnost svjetlosti-to je optička transparentnost. Neki u potpunosti isključuju okvir, napajanje i kablove, mjereći samo najtransparentniju površinu. Neki čak citiraju "teorijsku transparentnost" koju stvarni proizvod ne može postići. Ne postoji jedinstveni standard-brojevi su ono što proizvođač odluči.

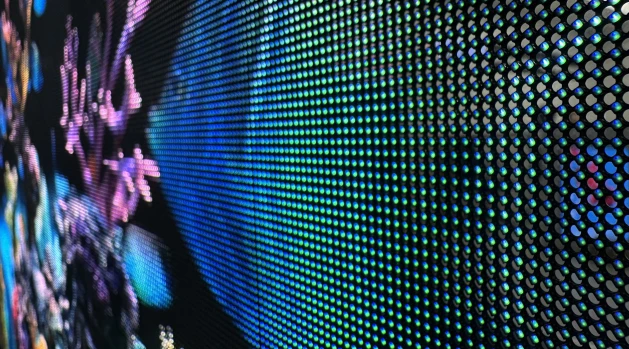

Visoka transparentnost znači tanje LED trake, veći razmak, manje LED čipova. Manje LED čipova znači nižu svjetlinu, rjeđe piksela. Stanite 3 metra od P10 ekrana sa 85% transparentnosti, a slika je raštrkana-pikseli su jasno vidljivi. To nije "ekran" već nizovi sjajnih tačaka.

Dakle, kada se proizvođač hvali sa "90% transparentnosti", pitanja koja treba postaviti su: koja je gustina piksela? Koja je stvarna svjetlina? Koja udaljenost gledanja? Ako se ovo ne razjasni, nakon potpisivanja ugovora slijedi žaljenje.

Mnogi neuspjesi projekta proizlaze upravo iz ovoga: klijent je bio impresioniran "visokom transparentnošću", ali nakon što je instalacija otkrivena, sadržaj je bio nevidljiv danju i previše blještav noću. Transparentno, da-ali polovina funkcionalnosti ekrana je uništena.

Zaboravite "Prilagođavanje"-Počnite s udaljenosti gledanja

Umjesto da opsjedate pitanjem "da li se može prilagoditi", shvatite jednu stvar: koja je udaljenost gledanja? Ovo određuje korak piksela. Visina piksela određuje cijenu, transparentnost, kvalitet prikaza-određuje skoro sve.

Izračun je jednostavan: minimalna udaljenost gledanja (metri) ≈ visina piksela (milimetri)

Ekran P3.9 radi dobro za gledanje unutar 4 metra. Ekran P10 dolazi samo na udaljenosti od 10+ metara. Ekran P20 namijenjen je gledaocima udaljenim desetinama metara. Odaberite pogrešan nagib piksela i nikakav novac ga neće uštedjeti.

Evo nečega što sam viđao iznova i iznova: displeji tržnih centara sa P10 ili čak P16 transparentnim ekranima, vlasnici se žale na loše rezultate. Udaljenost gledanja kroz prozor je samo 2-3 metra-P10 sa instaliranim pikselima većim od palca i očekuje se da će izgledati dobro? Ali P10 je jeftino ušteđeni novac, uništio je efekat.

Pravo značenje "prilagođavanja" nije da proizvođač napravi neki ekran neobičnog-oblika-već pronalaženje tačke ravnoteže između nagiba piksela, transparentnosti, svjetline i budžeta koja najbolje odgovara scenariju. Za to je potrebna profesionalna prosudba, a ne popunjavanje obrasca sa zahtjevima i čekanje na ponude.

Zakrivljeni ekrani izgledaju nevjerovatno na sajmovima. U stvarnim projektima, oni su noćna mora.

Zakrivljene, cilindrične, talasaste-oblike, sferne-to su stvari koje-najprivlačnije upadaju u oči na izložbama i ono što proizvođači vole da pokažu kao svoje "mogućnosti prilagođavanja".

Ali u stvarnim projektima, nepravilni ekrani imaju mnogo više zamki od ravnih ekrana.

Troškovi se ne povećavaju linearno-već eksponencijalno. Zakrivljeni ekran iste površine može koštati 2-3 puta više od ravnog ekrana jer zahtijeva fleksibilne PCB-e ili sklop modula male veličine, sa niskim stopama prinosa i složenim procesima.

Zakrivljenost ima fizičke granice. Proizvođač bi mogao reći "mi možemo zakrivljeno", ali koliki je minimalni radijus savijanja? Granica za standardne proizvode je oko 500-1000 mm. Želite čvršću krivinu? LED čipovi će otpasti, PCB će popucati.

Postoji još jedan problem koji mnogi ljudi ne razmatraju: šavovi su uvećani na zakrivljenim površinama. Šavovi modula na ravnim ekranima mogu se kontrolisati tako da budu gotovo nevidljivi golim okom. Ali na zakrivljenim površinama, moduli se sastaju pod uglovima, čineći šavove očiglednim-posebno na tamnim scenama, gdje se pojavljuju vidljive crne linije.

A tu je i održavanje. Kada modul pokvari na ravnom ekranu, uklonite ga, zamijenite-traje nekoliko minuta. Zakrivljeni moduli ekrana se izrađuju pod prilagođenim uglovima. Zamjena jednog može značiti čekanje da ga proizvođač ponovo proizvede. Šta ako se prekine?

Nepravilni ekrani se mogu uraditi. Ali osim ako scenario zaista ne zahteva nepravilan oblik za efekat, ravni ekrani su poželjniji. Jeftiniji, stabilniji, lakši za održavanje.

Gdje novac zapravo ide (i gdje se naplaćujete)

Razumijevanje strukture profita ove industrije otkriva gdje je marža u navodnicima.

Najveća komponenta troškova transparentnih LED ekrana je LED čip, koji čini 30-40% ukupne cijene. Proizvođači čipova (Sanan, Changelight, Epistar) su uzvodno, sa bruto maržama od 15-25% - ove cijene su relativno transparentne.

Pakovanje-pretvaranje čipsa u LED perle- čini 15-20%. Kompanije poput Nationstara i MLS-a se bave ovim, sa bruto maržama od 10-20%.

Najveće su marže u proizvodnji ekrana i sistemskoj integraciji{0}}bruto marže od 20-40%. Ovo je također mjesto gdje postoji najviše maraka.

Primljena ponuda je možda prošla kroz 2-3 sloja od proizvođača do krajnjeg korisnika: proizvođač → regionalni distributer → integrator → krajnji korisnik. Svaki sloj dodaje 10-30%. Isti proizvod kroz različite kanale može varirati za 50% u cijeni.

Tu je i skrivena tačka profita: kontrolni sistem. Mnogi proizvođači koriste vlasničke protokole-kada se koristi njihov ekran, moraju se koristiti njihove kontrolne kartice, njihov softver, njihova tehnička podrška. Naknadno održavanje, nadogradnje-koju god cijenu da navedu, nema izbora.

Kako izbjeći zamke? Pokušajte nabaviti direktno od proizvođača ekrana, preskačući posrednike. Insistirajte na univerzalnim sistemima upravljanja (NovaStar, Colorlight su industrijski standardi)-nemojte biti zaključani u vlasničkim sistemima. Uporedite najmanje tri ponude-ako postoji značajna varijacija u cijeni za iste specifikacije, nešto zahtijeva ispitivanje.

Ekran je samo upola manji. Ozbiljno.

Za transparentni LED ekran, sam proizvod može činiti samo 50-60% ukupne investicije. Gdje ide ostatak?

Instalacijski i prateći sistemi.

Prozirni ekrani izgledaju lagani i tanki, ali nisu lagani-8-15 kg po kvadratnom metru. Staklena zavesa od 100 kvadratnih metara sa prozirnim ekranima dodaje skoro tonu dodatnog opterećenja. Može li postojeća struktura zida zavjese to podnijeti? Da li je potrebno pojačanje? Ovo nije odgovornost proizvođača - potrebna im je profesionalna procena građevinskog inženjera.

Elektrika je drugo pitanje. Prozirni ekrani troše 200-600 vati po kvadratnom metru. Na 100 kvadrata to je 20-60 kilovata. Da li je elektrodistributivni sistem adekvatan? Da li su potrebni namenski vodovi?

Šta je sa rasipanjem toplote? LED diode stvaraju toplinu, a staklene zavjese ne dišu. Prostor između ekrana i stakla postaje veoma vruć, posebno na južnim-fasadama ljeti. Bez rješavanja rasipanje topline, životni vijek ekrana značajno pati.

Koordinacija izgradnje je također problematična. Za nove zgrade, prozirni ekrani moraju biti unaprijed usklađeni s dizajnom zidova zavjesa. Za projekte renoviranja, radovi na vanjskoj fasadi mogu zahtijevati odobrenja. Komercijalne zgrade takođe treba da razmotre kako gradnja utiče na poslovanje.

Ovo je prava "prilagodba"-ne prilagođavanje ekrana, već prilagođavanje kompletnog rješenja. Proizvođači ili integratori koji uzimaju u obzir sve ovo su oni sa stvarnim mogućnostima isporuke. Oni koji samo pričaju o ekranima bez razgovora o instalaciji ili čekaju da naknadno naplate ili planiraju da nestanu nakon isporuke.

Bottom Line

Riječ "prilagođavanje" čini da prozirni LED ekrani izgledaju svemoćni. Ali zapravo, ovo je zreo industrijski proizvod sa jasnim tehničkim granicama i ekonomskim principima.

Ono što proizvođači mogu učiniti je pomoći u pronalaženju prave konfiguracije unutar utvrđenih tehničkih okvira. Ono što proizvođači ne mogu učiniti je prkositi zakonima fizike.

Umjesto da pitate "može li se prilagoditi", pitajte "šta je zapravo potrebno?" Odredite udaljenost gledanja, svjetlinu okoline, uvjete instalacije i ograničenja budžeta. Jednom kada su ova ograničenja definirana, prirodno se pojavljuje optimalno rješenje. Ostalo je samo pronalaženje pouzdanog proizvođača da to izvrši.
