Bar - Tip LCD ekrana zaslona



Sveobuhvatno istraživanje inženjerskog čudela iza modernih izduženih sistema prikaza, gdje precizna proizvodnja ispunjava inovativnu filozofiju dizajna.

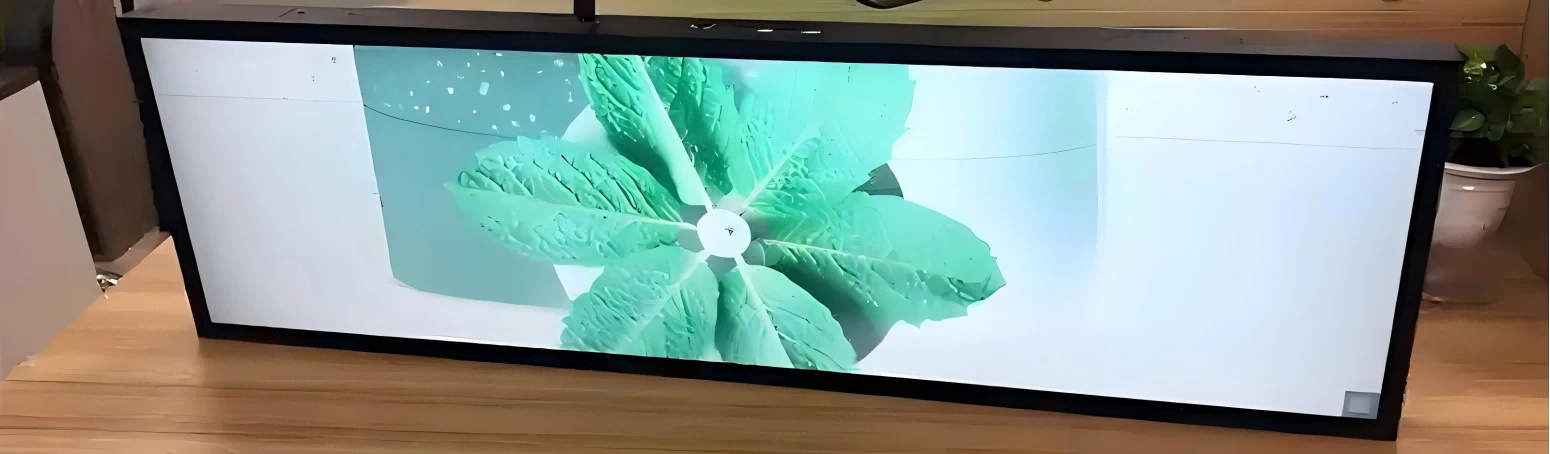

Bar-type LCD Display Screen



Evolucija Bar - Type LCD ekrana zaslona predstavlja vrhunac u modernom vizualnom komunikacijskom inženjerstvu, gdje precizna proizvodnja ispunjava inovativnu filozofiju dizajna. Ovi specijalizirani izduženi zasloni, u rasponu od kompaktnih konfiguracija 28 - inčni za proširenje 49,5-inčnih implementacija, utjelovljuju konvergenciju napredne tečne kristalne tehnologije, sofisticiranog optičkog inženjerstva i reznih proizvodnih procesa.



Tehnička sofisticiranost potrebna za proizvodnju visokih računara - vrsti displeji zahtijeva zamršeno razumijevanje više inženjerskih disciplina, od nauke o materijalima do termičkog upravljanja, optička fizika za elektroničku integraciju.



Ključne tehničke specifikacije

Raspon veličine

Iz kompaktnog 28-inčnog za ekspanzivne implementacije 49,5 inča

Debljina supstrata

0,5 mm do 0,7 mm sa izuzetnom tolerancijom između ravnost

Stajalište

3,5 do 4,5 mikrometra sa preciznim razmakom

Vrijeme odziva

Optimizirano za brze prelaze i rukovanje pokretom





Temeljna LCD ekrana zaslona i integracija komponente



U jezgri profesionalnog bara - TIP LCD ekran zaslon nalaze se pažljivo dizajnirana sendvič struktura koja sadrži više funkcionalnih slojeva, svaka koji poslužuju kritične uloge u formiranju slike i prikazu.



Temeljna arhitektura počinje precizno - proizvedene staklene podloge, obično koriste ultra {{{{- tanke aluminijalne ili borosilikatne kompozicije koje prolaze opsežne procese hemijskog jačanja. Ovi supstrati, dimenzija debljine između 0,5 mm do 0,7 mm moraju održavati izuzetnu toleranciju od stana manje od 20 mikrometara preko njihove cijele površinske površine kako bi se osigurale ujednačene praznine za tekuće kristalne ćelije.



Sam tečni kristalni sloj predstavlja čuj molekularnog inženjerstva, koristeći pažljivo formulisane nematske tekućih kristalnih mješavina optimiziranih za široke temperaturne radne raspone i brze vremene odgovora. Moderni bar - Prikazuje se zaslone koriste napredne formulacije tekućih kristala koji uključuju fluorirane jedinjete i specijalizirane dopante koji poboljšavaju dielektričnu anisotropiju, omogućavajući niže vožnje napone uz održavanje superiornih optičkih karakteristika.

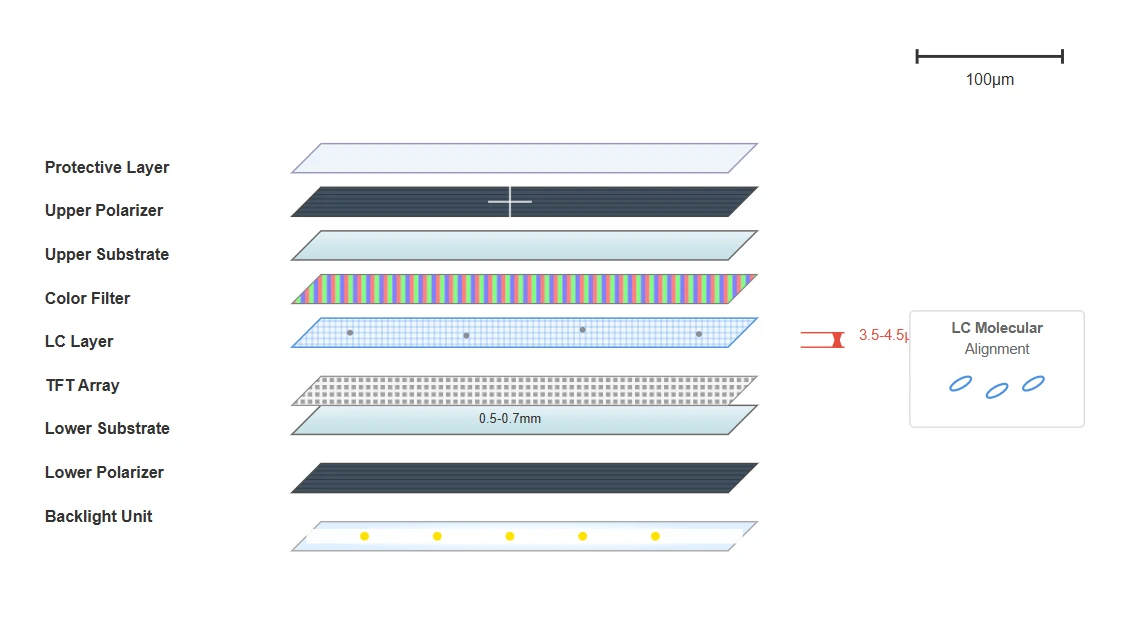

Fundamental LCD Display Screen Architecture and Component Integration



Kritična dimenzija

Kritični jaz sa ćelijama, održavan je na 3,5 do 4,5 mikrometra preciznom - distribuiranim distribucijskim česticama, određuje temeljna optička svojstva.



Napredna proizvodnja TFT matrice i piksela arhitekture piksela

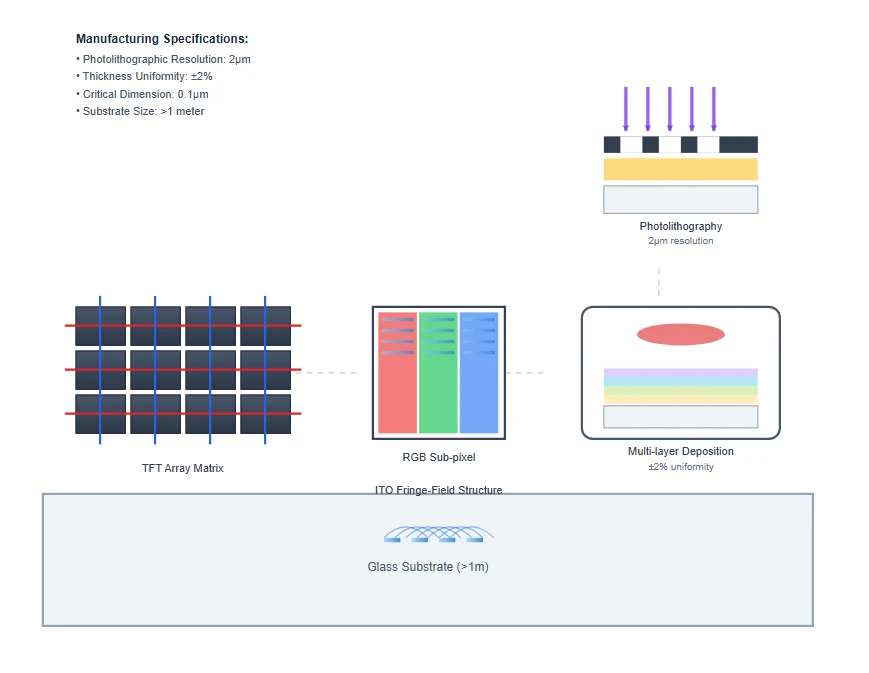

Advanced TFT Array Manufacturing and Pixel Architecture



Preciznost proizvodnje

Fotolitografska rezolucija do 2 mikrometra

Debljina ujednačenosti u roku od 2% u velikim supstratima

Kritična kontrola dimenzije unutar 0,1 mikrometar

Napredne tehnike suvih jetkanja za uzorke elektroda

The Tanki - Filmski tranzistor (TFT) Proces za proizvodnju LCD ekrana tipa LCD ekran zahtijeva izuzetnu preciznost u fotolitografskim i tankim - tehnikama taloženja. Moderni proizvodni pogoni koriste više - komorni alati klastera za odlaganje amorfnog silikona ili niskog [{5}} temperaturne polisilicon slojeve, postižući uniforme debljine u roku od 2% u dimenzijama supstrata koji prelaze jedan metar.



Fotolitografski proces koristi napredni korak - i - Ponovite sisteme izloženosti rezolucijom s rezolucijskim sposobnostima do 2 mikrometra, omogućavajući stvaranje visokog [{3}} nizova gustoće piksela sa minimalnim matičnim zahtevima.



Svaka pikselna struktura uključuje sofisticirani sub - aspekse piksela optimiziran za aspekte tipa, koji obično koriste modificirane RGB trake za pruge ili napredne pentile u iznosu koji maksimiziraju smanjujuću rezoluciju.



Dizajn elektroda piksela koristi indijum Tinxide (ITO) uzorke sa specijalizovanim polje - poljskim konstrukcijama, stvarajući više - konfiguracije usklađivanja domene koje značajno poboljšavaju ugao gledanja. Ovi uzorci elektroda podvrgavaju precizne procese jetkanja koristeći napredne tehnike suhih jetkanja, postižući kritičnu kontrolu dimenzije u roku od 0,1 mikrometra.



Optički film za inženjering i upravljanje lampicama

Stack optičkog filma u profesionalnom baru - System ekrana zaslona LCD ekrana predstavljaju složenu montažu specijaliziranih polimernih filmova, a svaka je dizajnirana za obavljanje određenih funkcija upravljanja svjetlom. Povezivanje pozadinskog osvjetljenja koristi ivice - lit LED konfiguracije sa sofisticiranim vodećim pločicama (LGPS) proizvedenim putem preciznog ubrizgavanja ili laserskog - akrilnih procesa.



Ovi LGPS uključuju mikroširirane građevinske obrasce s različitim distribucijama gustoće, postižući uniformnost svjetline veća od 85% na cijelu površinu ekrana uz održavanje minimalnih profila debljine pogodnih faktora.

Tehnologija pozadinskog osvjetljenja

Ivice - lit LED konfiguracije

Precizni plasman za jednolično osvjetljenje

Ploče za svjetlo

Micro - strukturirani uzorci sa varijabilnom gustoćom

Jelomičnost svjetline

Veću od 85% na cijeloj površini ekrana

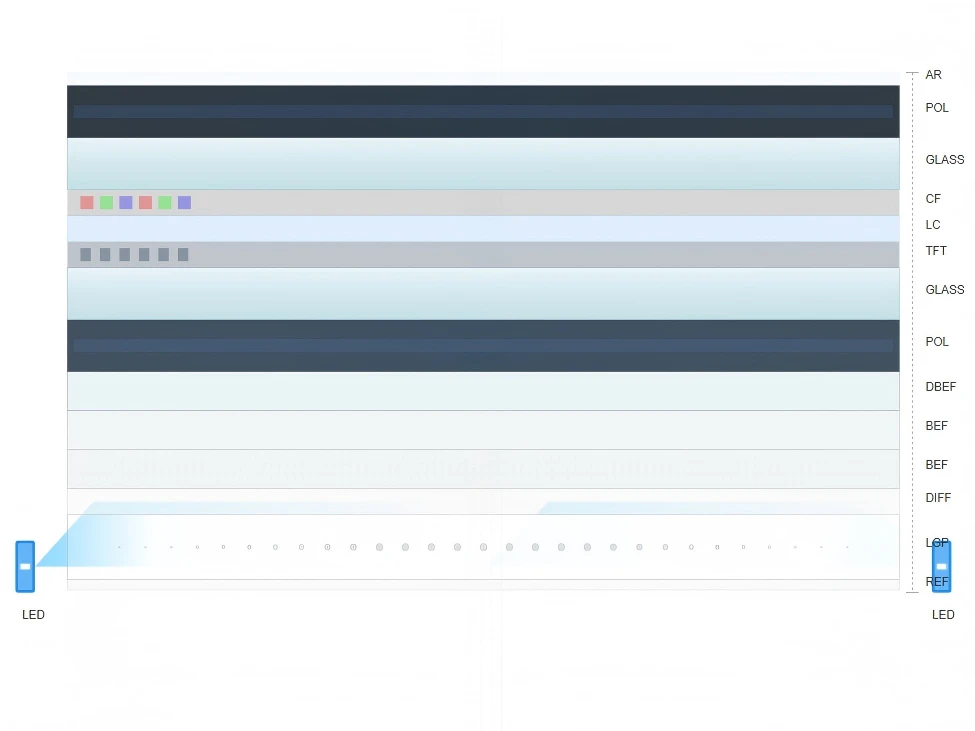

Diffusion and Enhancement Films

Filmovi za difuziju i poboljšanje

Difuzijski filmovi koriste napredne mikro {- objektivne strukture ili volumetrijske čestice difuzije za homogenizaciju distribucije svjetlosti uz očuvanje visokog efikasnosti prijenosa. Moderne implementacije koriste multi - sloj difuzijske skupine sa ocjenjivim profilima indeksa refrakcije.

Polarizer Technology

Tehnologija polarizer

Filmovi polarizatora koriste ispružene polivinil alkohol (PVA) slojeve sa iinom ili dihroičnim bojama za postizanje efikasnosti polarizacije veće od 99,95%. Napredne konfiguracije koriste multi - Filmove za kompenzaciju sloja, uključujući četvrtinu - malne ploče.



Proizvodnja nizova filtra u boji i spektralna optimizacija

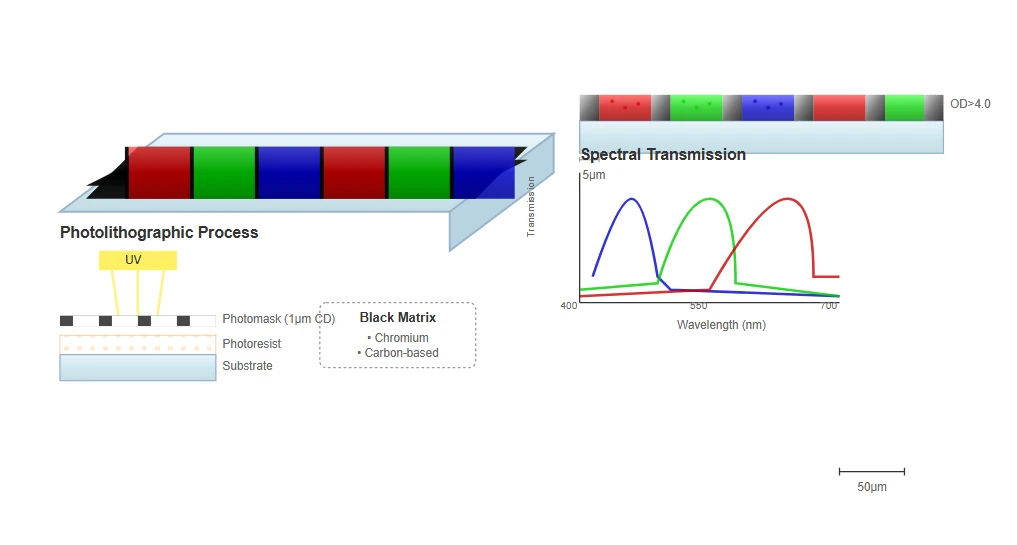

Color Filter Array Manufacturing and Spectral Optimization



Specifikacije crne matrice

Optical Density >4.0

Širina uzorka uska kao 5 μm

Opcije materijala hromi ili ugljik -

Proces proizvodnje nizole u boji za baru - tipa LCD ekran zaslona zaslona koristi sofisticirane fotolitografske tehnike koristeći pigmentirane fotorezeriste ili napredne metode ispisa. Moderna proizvodnja filtera u boji koristi visoku fotomaks rezolucije s kritičnom kontrolom dimenzije do 1 mikrometar, omogućavajući stvaranje visokog [{4}} nizova gustoće piksela sa minimalnim međusvlakama.



Formulacije disperzije pigment prolaze široku optimizaciju za postizanje ciljanih kromatičnosti koordinata uz održavanje visoke efikasnosti prijenosa i dugom - stabilnosti boje.



Crne matrične konstrukcije odvajaju pojedinu sub - piksela koriste ili hromi - na bazi metalnih filmova ili karbon - pigmentirane organske smole, postizanje optičkih gustoća koje prelaze 40 uz održavanje širina uzoraka kao 5 mikrometra. Ove strukture igraju ključne uloge u poboljšanju omjera kontrasta i sprečavaju se u boji za color između susjednih sub - piksela.



Napredni proizvodni procesi koriste više - sloj crne matrične matrice sa ocijenjenim optičkim svojstvima, optimiziranjem ravnoteže između omjera otvora i performansi kontrasta.



Termički upravljački sistemi i inženjering pouzdanosti



Termički menadžment u profesionalnom baru - Tip sistemi zaslona LCD ekrana zahtijeva sofisticirani inženjerski pristupi za rješavanje jedinstvenih izazova postavljenih izduženim faktorima oblika i visokim zahtjevima za svjetlo -. Termički dizajn sadrži višestruke strategije disipacije topline, uključujući napredne sklopove toplotne cijevi, rashladnih sustava komore i strateški postavljene termički interfejs materijale.

Hlađenje LED pozadinskog osvjetljenja

Aluminij - Metalne suzgrene ploče od metala (MCPCB) sa termičkim provedbima većim od 2,0 w ​​/ m · K, zajedno sa preciznim - strojnim hladnjacima.

  • Optimizirane geometrije FIN za maksimalno površinski prostor
  • Termalni interfejs materijali sa niskom impedancijom

Sistemi za distribuciju topline

Napredne sklopove toplotne cijevi i sustavi hlađenja pare koji efikasno prenose toplinu od kritičnih komponenti.

  • Strateške za toplotne cijevi za ravnomjerno rasipanje
  • Komore za pare za dvije - dimenzionalne topline

Sistem - nivo termičkog dizajna

Sofisticirani uzorci protoka zraka i termalni simulacijski alati koji vode u obliku kućišta za optimalno konvektivno hlađenje.

  • Strategije minimalizacije zvučnih buke
  • Ujednačena distribucija temperature preko panela



Vozačka elektronika i arhitektura obrade signala

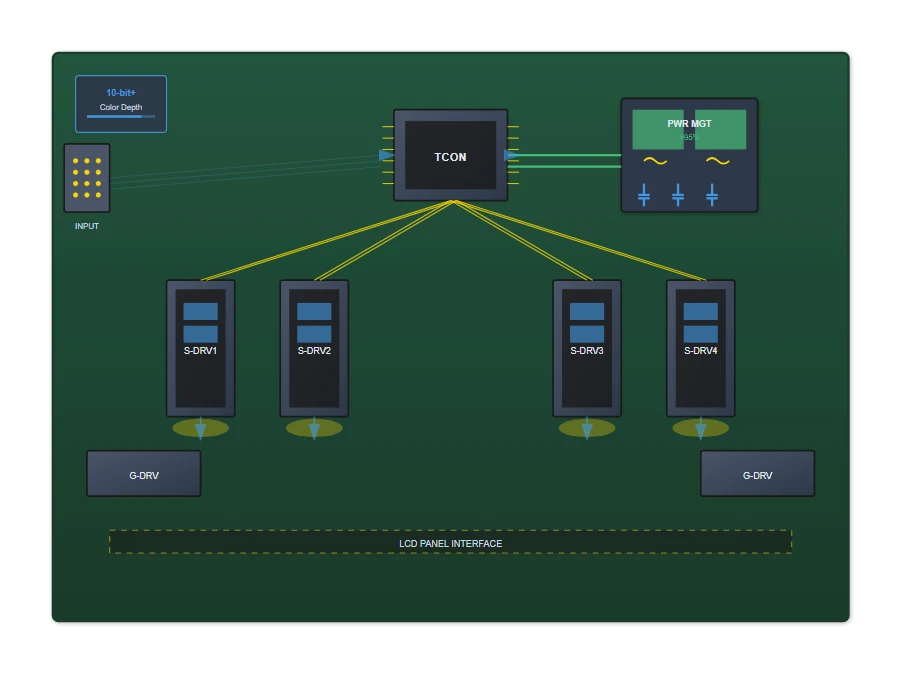

Driver Electronics and Signal Processing Architecture



Metrike performansi

Power Efficiency >95%

Dubina boje 10-bitna +

Integritet signala High - Diferencijal brzine

Električna ekrana za elektroniku vozača za Bar - tipa LCD ekrane sadrže sofisticirani vremenski regulator (TCON) dizajniran za optimizovan za ne {- standardne aspektne omjere i proširene horizontalne rezolucije. Ovi specijalizirani kontrolori koriste napredne algoritme za upravljanje pikselom, uključujući adaptivne tehnologije osvježavanja i lokalizirane sheme zatamnjenja koji optimiziraju potrošnju energije uz održavanje kvalitete slike.



Izvorni vozač integrirani krugovi koriste digitalni - analogni pretvarači (DAC-a) sa 10-bitnim ili višim mogućnostima dubine boje, omogućavajući nesmetano reprodukciju i minimiziranje artefakata u boji.



Krugovi vozača vrata koriste se napredne tehnike za dijeljenje - i više - razine vožnje kako bi se minimizirala potrošnja energije tokom osiguravanja brzih piksela na proširenim horizontalnim dimenzijama. Moderne implementacije koriste čip - na - staklenim tehnologijama ili čipom - na - Film (COF) tehnologije pakiranja, minimizirajući bezel dimenzije diferencijalne sučelje visokih - diferencijalnih sučelja.



Sistemi za upravljanje napajanjem uključuju sofisticirani DC - DC pretvarači sa ocjenama efikasnosti većim od 95%, koristeći sinhronu ispravljanju i napredne upravljačke algoritme za minimiziranje gubitaka snage.





Metodologije kontrole kvaliteta i validaciju performansi



Izvrsnost proizvodnje u baru - Tip LCD ekran zaslona zahtijeva sveobuhvatne metodologije kontrole kvalitete koje obuhvataju i u - praćenje procesa i konačnom validacijom proizvoda. Automatizirani optički inspekcijski sustavi (AOI) su opremljeni visokim kamerama [{3}} rezolucije i napredni algoritmi za obradu slike otkrivaju mikroskopske nedostatke u TFT nizovima, filtrima u boji i sastavljenim pločama sa dimenzijama za otkrivanje do 5-mikrometra.



Automatizirani inspekcijski sustavi



Mogućnosti otkrivanja detekcije

Algoritmi za mašinski učenje obučeni za opsežne baze podataka o nedostatku postižu stope otkrivanja većim od 99,5% za kritične kategorije oštećenja.
Otkrivanje čestica veće od ili jednake 5 μm
Linijski nedostaci veći od ili jednak 3 μm širinu
Mura Detekcija 0,5% varijacije osvjetljenja

Pokrivanje inspekcije

 TFT verifikacija uzorka matrice
Inspekcija oštećenja filtera u boji
Provjera uniformnosti ćelije ujednačenosti
Kontrola kvaliteta konačne skupštine

Validacija performansi



Ispitivanje optičkih performansi

Sofisticirani kolorimetrijski i fotometrijski mjerni sustavi karakteriziraju prikaz performanse u različitim parametrima.
Parametar
Mjerni sistem
Tačnost
Liminance uniformnost
Slika u kolorimetar
±2%
Color Gamut
Spektroradiometra
ΔE <0.5
Gledanje uglova
Goniofotometar
± 1 stepen


Ispitivanje okoliša

Temperatura Biciklizam: -20 stepen do 60 stepeni
Izloženost vlažnosti: 95% RH @ 40 stepeni
Mehanički testiranje stresa i vibracija
Ubrzani protokoli za starenje

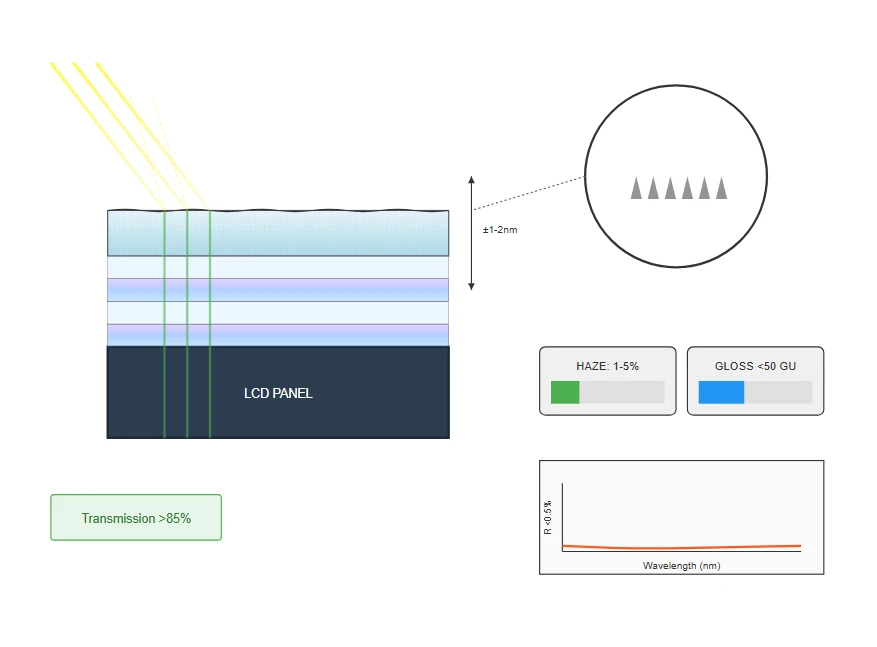

Tehnologije površinske obrade i anti - sjajni rješenja



Profesionalni bar - TIP LCD ekran zaslon zaslon ugrađuju napredne tehnologije za obradu površinskih površina kako bi optimizirali vidljivost pod osporavanjem uvjetima ambijentalne rasvjete. Anti - tretmani za odsjaj koriste ili suzmeljene staklene površine sa kontroliranim parametrima hrapavosti ili multi - sistemi za oblaganje sloja koji uključuju Nano - strukturirane čestice.



Ovi tretmani postižu optimalnu ravnotežu između jasnoće odljevanja i jasnoće slike, održavajući izmagrene vrijednosti između 1-5%, dok postignući nivoi sjaja ispod 50 sjajnih jedinica u uglovima mjerenja od 60 stepena.



Anti - Reflektivni sustavi za oblaganje koriste sofisticirani multi - slojni dielektrični hrpe sa precizno kontroliranim profilima debljine, postižući vrijednosti refleksije ispod 0,5% u vidljivom spektru. Ovi premazi koriste naizmjenični materijali sa visokim i niskim refktivnim indeksom koji se deponiraju kroz procese isparavanja u magnetronu ili elektronskim snopom, s individualnim kontrolom debljine sloja unutar 1-2 nanometara.



Napredne implementacije uključuju gradijent - indeksne strukture ili moljac - nadahnute nano - teksture koje pružaju širokopojasni anti {- performanse razmišljanja uz održavanje mehaničke trajnosti.

Surface Treatment Technologies and Anti-Glare Solutions


Anti - Svojstva odsjaja
Vrijednost izmaglica: 1-5%
Razina sjaja:<50 GU @60°
Transmission:>85%
Anti - reflektirajuće performanse
Refleksnost:<0.5% (visible)
Kontrola sloja: ± 1-2nm
Izdržljivost: 7h tvrdoća olovke



Tehnologije integracije za dvostruke - strane konfiguracije



Dvostruko - Sided Bar - Implementacije zaslona LCD ekrana predstavlja jedinstveni inženjerski izazovi koji zahtijevaju specijalizirane mehaničke dizajne i termičke strategije upravljanja. Ove konfiguracije koriste sofisticirane optičke izolacijske tehnike za sprečavanje istjecanja lagane površine između suprotnih ekranskih površina, koji koriste specijalizovano svetlo - blokiranje i precizno inženjerirane vazdušne praznine.

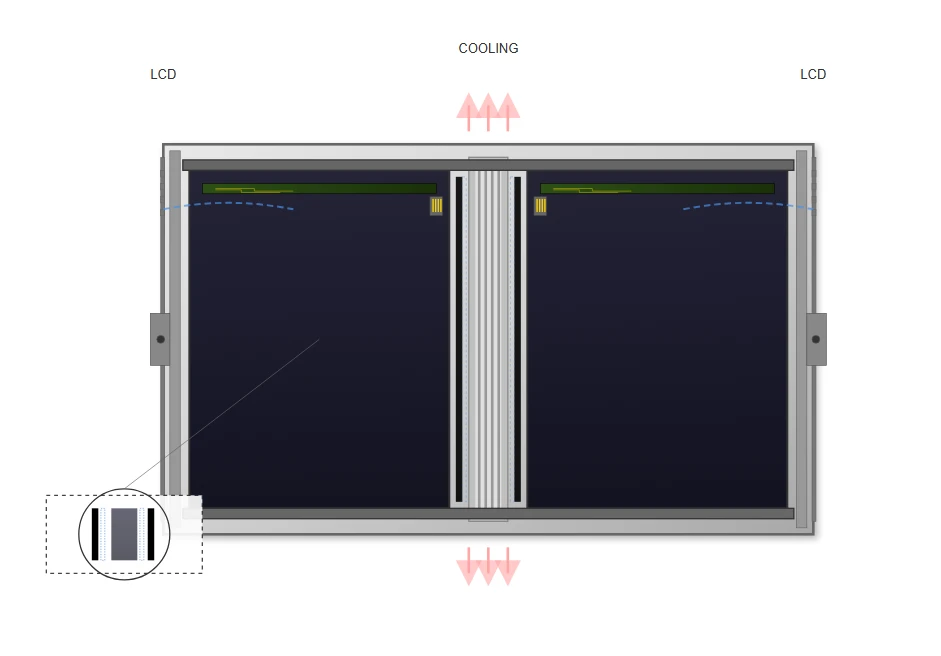

Key Engineering Considerations

Ključna inženjerska razmatranja

Mehanički dizajn

Preciznost - obrađeni aluminijski ekstruzija ili čelična pojačanja koja održavaju strukturnu krutost dok minimiziraju ukupnu debljinu sistema.

Optička izolacija

Specijalizirano svjetlo - blokiranje slojeva i precizno inženjerirane zračne praznine kako bi se spriječilo curenje svjetlosti između suprotnih ekranskih površina.

Električna arhitektura

Sofisticirani sustavi distribucije signala koji sinhronizuju isporuku sadržaja na obje ekrane uz održavanje neovisnih mogućnosti kontrole.

Termičko upravljanje

Dvosmjerne strategije disipacije topline, često uključuju centralne rashladne kanale ili perimetar - montirane disipacijske strukture.





Integracija svjetlosne kutije i više - konfiguracije prikaza



Svjetlosni okvir LCD ekran zaslona, ​​posebno oni koji koriste više 49 - inčni paneli u koordiniranim konfiguracijama, zahtijevaju izuzetnu preciznost u mehaničkom poravnanju i kalibraciji boja. Ovi sustavi koriste sofisticirane montažne okvire sa mogućnostima mikro podešavanja, omogućavajući bešavnim vizuelnim kontinuitetom preko granica ploče s tolerancijama na jaz između 0,5 milimetara.



Proces kalibracije u boji koristi napredne kolorimetrijske povratne informacije koje kontinuirano nadgledaju i prilagođavaju individualne karakteristike ploče, održavajući ujednačenost u boji s Delta - e vrijednostima ispod 2.0 u cijelom nizu.



Arhitektura obrade signala za više - konfiguracije prikaza uključuje specijalizirane video zidne kontrolere sa naprednim mogućnostima skaliranja i prozora. Ovi kontrolori koriste sofisticirane algoritme za naknadu za naknadu za bezel i izvajanje slike, stvarajući vizualno bešavne prezentacije sadržaja na više fizičkih ekrana.



Sistemi za sinhronizaciju koriste mehanizme preciznog vremena i okvira - zaključavanja koji osiguravaju vremensku koherenciju u svim elementima zaslona, ​​eliminirajući vidljive kidanje ili mucanje artefakata tokom prezentacije dinamične sadržaje.

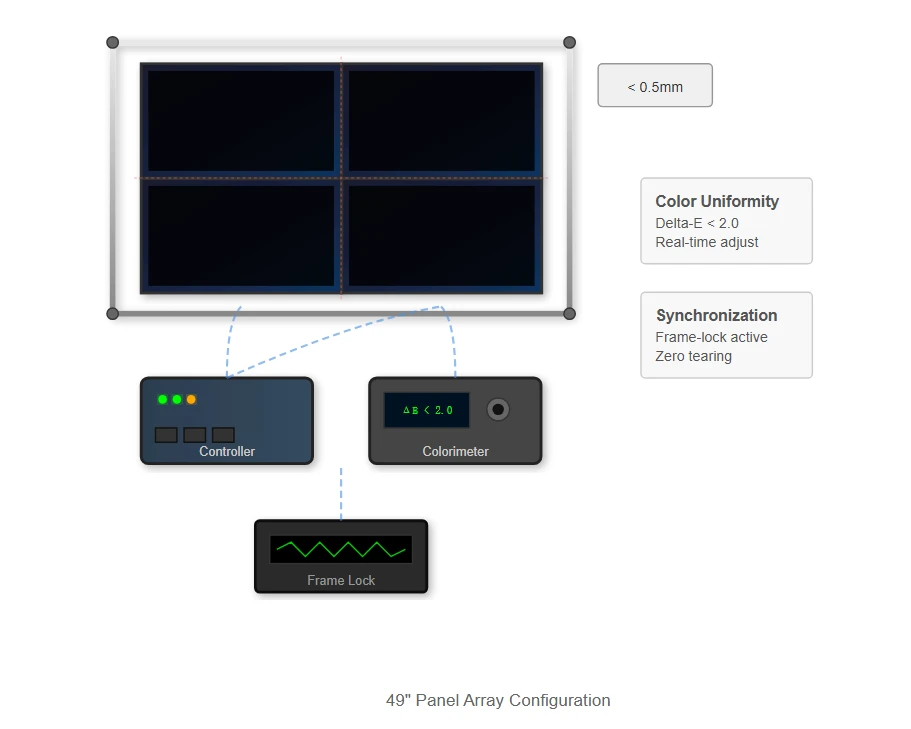

Light Box Integration and Multi-Display Configurations

Sistemski zahtevi

Mehanički poravnanje

Tolerancije na jaz ispod 0,5 milimetara

Ujednačenost u boji

Delta - E vrijednosti ispod 2,0 po nizu

Sinhronizacija

Precizni vreme sa okvirom - mehanizmi zaključavanja





Bar - Upišite LCD vs. Tradicionalne tehnologije ekrana



Tehnološki aspekt Bar - Tip LCD Tradicionalni LCD Oled
Optimizacija omjera aspekta Specijalizirani za izdužene formate Standard 16: 9 ili slično Ograničene opcije za barske formate
Potrošnja energije Optimiziran za uski profil Veće za ekvivalentno područje Varijabla, često veća
Gledanje uglova Poboljšana za više - Pogledajte scenarije Dobro, standardna implementacija Odlično, ali skupo
Jelomičnost svjetline Superior (85% + preko površine) Dobro (75-80%) Promjenjiva, potencijalno izgaranje - u
Efikasnost troškova Specijalizirani, umereni Velika jačina zvuka, niže cijene Viši, posebno veliki formati
Multi - Integracija panela Dizajniran za bešavne nizove Moguće, ali manje optimizirano Izazovni, visoki troškovi
