ESL brzine osvježavanja i performanse prikaza

Osnovno ograničenje

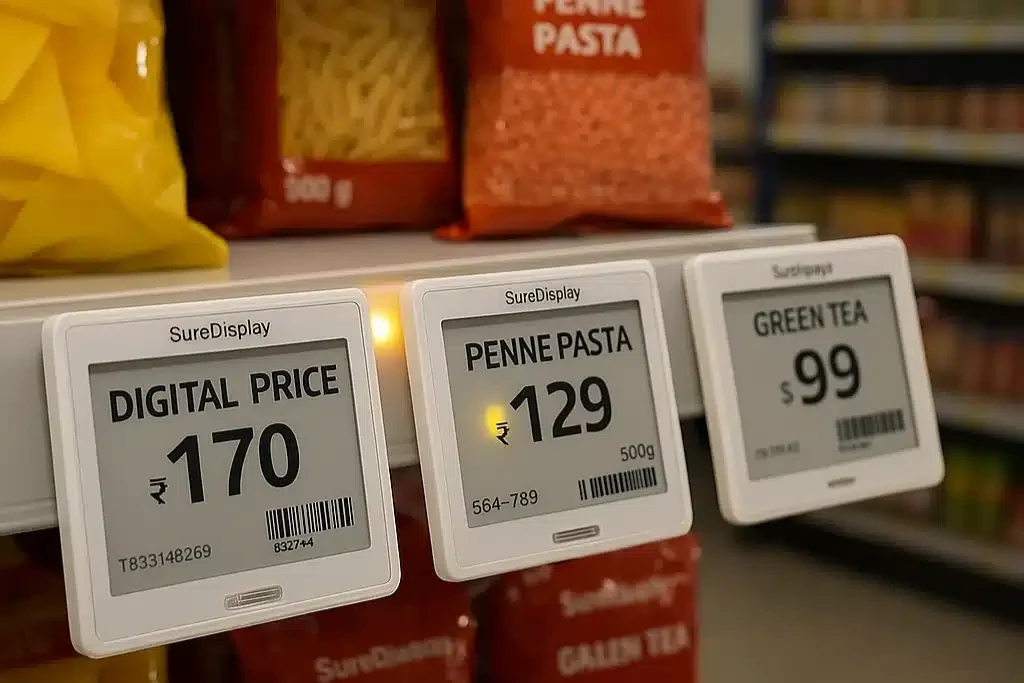

Elektronske naljepnice na policama djeluju pod fizičkim ograničenjem koje nikakav marketing ne može prikriti:elektroforetske čestice se kreću kroz viskoznu tečnost, a viskozna tečnost se opire kretanju. Nikakvo ažuriranje softvera neće ovo popraviti.

Brzina osvježavanja ESL-obično300ms do 2000msza ažuriranje preko cijelog ekrana-izlazi direktno iz vremena potrebnog da nabijeni titanijum dioksid i čestice čađe migriraju kroz ugljovodonični rastvarač pod primijenjenim električnim poljem. Čestice nailaze na sile otpora (Stokes drag, ako želite tehnički izraz, matematika iza toga je manje bitna od praktičnog efekta: čestice se usporavaju u gustom fluidu). Elektrostatički stupaju u interakciju sa susjednim česticama. Prianjaju za zidove kapsule nakon dužeg odmora.

Svaka milisekunda vremena osvježavanja odražava stvarne događaje molekularne-razmjere koji se dešavaju unutar miliona mikrokapsula istovremeno. Oni koji dolaze sa LCD ili OLED pozadine trebali bi u potpunosti napustiti taj mentalni model. Ovo nisu displeji koji "skeniraju" piksele elektronima. To su elektrohemijski sistemi koji fizički premeštaju materiju.

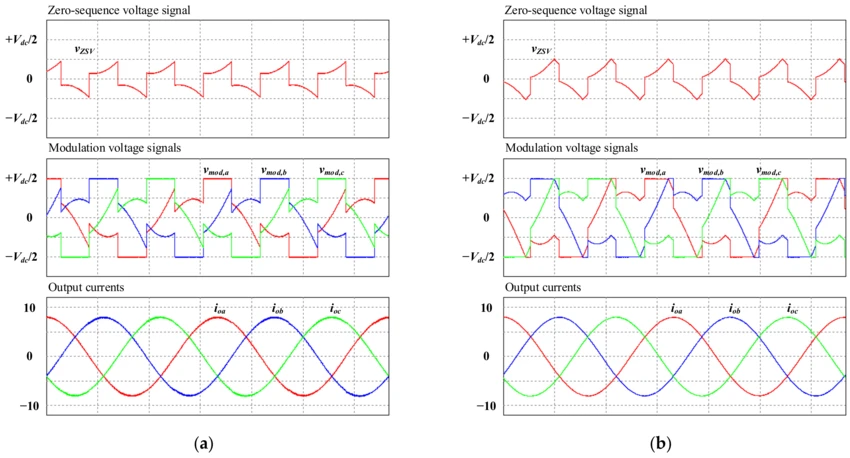

Pokretački talasni oblici: Gdje se inženjering susreće s elektrohemijom

Thepogonski talasni obliktu se najintenzivnije koncentrišu napori na optimizaciji. To je napon{1}}vremenski slijed koji mora istovremeno postići četiri cilja: izbrisati prethodnu sliku, aktivirati spore čestice, uspostaviti referentnu nijansu sive i napisati novu sliku-sve uz minimiziranje potrošnje energije, artefakte duhova i ukupno trajanje osvježavanja.

Erasuredolazi prvi. Zaslon dovodi sve piksele u jednolično optičko stanje, obično bijelo. Zašto se truditi? Zato što EPD čestice pokazuju ponašanje -zavisno od putanje. Piksel koji prelazi iz crne u sivu slijedi drugačiju putanju od one koja prelazi iz bijele u sivu. Ovo je postalo očigledno tokom ranih implementacija kada su se korisnici žalili na nedosledno prikazivanje u sivim tonovima. Brisanje tjera sve piksele na zajedničku početnu tačku, eliminirajući ovisnost o početnim uvjetima.

Aktivacijaprati-visoko-izmjenični napon visoke frekvencije (±15V na 50-100Hz) koji oscilira čestice između optičkih ekstrema. Ovaj proces trese labave čestice koje su postale udobne. Čestice koje su ostale nepomične razvijaju povećanu površinsku adheziju za zidove kapsule i susjedne čestice. Testiranje otkriva optimalno trajanje aktivacije analizom tačke infleksije krive svjetline-u odnosu na{9}}vreme – tačan trenutak kada pokretljivost čestica dostiže maksimalan odziv. Idite kraće i spore čestice ostaju iza. Idite duže i energija se gubi.

Onda dolazireferentno uspostavljanje sivih tonova. Ekran stvara jednolično bijelo referentno stanje jer EPD tačnost sivih tonova kritično zavisi od počinjanja od poznate optičke osnovne linije. Posebno, umetanje kratkog intervala nultog-napona nakon ove faze poboljšava naknadnu konzistentnost sivih tonova. Česticama je potreban trenutak da se stabilizuju prije nego što se od njih zatraži da pogode precizne međupozicije.

konačno,pisanje slika. Specifični naponi i trajanje piksela-pokreću čestice na ciljne pozicije. Nijansa sive 16-nivoa zahtijeva preciznu kontrolu vertikalne distribucije čestica unutar svake mikrokapsule – čestice na gornjoj površini proizvode bijelu boju, na dnu proizvode crnu, a međupozicije proizvode sivu.

Guranje prema 300ms

Koliko brzo ESL sistemi zapravo mogu ići? Pokazala se agresivna optimizacija valnog oblika180ms smanjenjeu trajanju faze aktivacije i120ms smanjenjeu referentnoj fazi sivih tonova. Ova dobit dolazi od nekoliko tehnika rafiniranih u više ciklusa implementacije.

Analiza prevojne tačkeomogućava praćenje-optičkog odziva u realnom vremenu umjesto korištenja fiksnih vremena aktivacije.Smanjenje polaritetavažno jer obrnuti polaritet napona generiše strujne skokove i rasipa energiju-sekvencioniranje operacija kako bi se ti prijelazi minimizirali. Istrateško umetanje 0V intervalaiskorištava impuls čestice, omogućavajući nastavak migracije bez trošenja energije.

Čini se da je teoretski minimum za trenutnu-generaciju EPD materijala otprilike200msza prihvatljiv kvalitet slike. Neki paneli su gurnuti na 180ms u kontrolisanim uslovima, ali degradacija kvaliteta postaje primetna. Probijanje ove barijere će zahtijevati inovaciju materijala, a ne pamet u obliku talasa.

Načini osvježavanja: Brzina-Kvaliteta-Ghosting Trilemma

Svako osvježavanje ESL-a uključuje neizbježan trosmjerni-kompromis. Nijedan inženjering ne može to pobjeći; može se samo birati koje će kompromise prihvatiti. Iskustvo implementacije u maloprodajnim okruženjima prehrambenih proizvoda, elektronike i ljekarni proizvelo je snažne zaključke o tome kada koristiti svaki način rada.

Globalno osvježavanje (GC16 način rada)

Ovo je potpuno resetiranje-750-2000mscrnog{0}}bijelog-crnog bljeskanja koje tjera svaku česticu kroz potpune cikluse migracije. Izgleda dramatično, kupci ponekad pitaju da li su naljepnice neispravne, ali to je jedini način koji u potpunosti eliminiše akumulirane pozicione greške.

Globalno osvježavanje je neophodno nakon produženih sekvenci djelomičnog osvježavanja, kada se prikazuju slike visoke{0}}točnosti ili kada je duhovitost postala vizuelno neugodna. Jedan lanac prehrambenih proizvoda u početku se odupirao "ružnom bljeskanju" i pokušao je pokrenuti čista djelimična ažuriranja. Tri sedmice kasnije, njihove promotivne etikete bile su gotovo nečitljive. Sada pokreću globalno osvježavanje svake noći tokom zatvorenog vremena.

Djelomično osvježenje

Djelomično osvježavanje ažurira samo piksele koji se razlikuju između okvira, dovršavajući se250-500ms. Uštede vremena su značajne-pokazuju mjerenja70% smanjenje snagekod tipičnih ažuriranja cijena-ali postoji kompromis.

Nepromijenjeni pikseli ne primaju pogonski napon. Njihove čestice se postepeno talože u sve stabilnije konfiguracije. Stabilno zvuči dobro dok se ne shvati da stabilan znači i nepokretan. Nakon 5-10 djelomičnih ciklusa osvježavanja, artefakti duhova postaju vidljivi. Ovaj prag se razlikuje od proizvođača; neki paneli tolerišu 15 ciklusa, drugi pokazuju probleme nakon 6. Jedini pouzdan pristup je disciplinovano periodično globalno osvježavanje.

Brzo osvježavanje (DU način rada)

Način direktnog ažuriranjau potpunosti žrtvuje mogućnost sivih tonova. Svaki piksel je binarni-crni ili bijeli, ništa između. Ovo omogućava120-250msažuriranja sa jednim flešom, ali ivice teksta izgledaju aliasirane i slike ne dolaze u obzir.

Za{0}}samo ESL aplikacije koje prikazuju numeričke znakove, način rada DU često predstavlja slatku tačku. Usporedno--testiranje u trgovini potrošačke elektronike otkrilo je da kupci nisu mogli razlikovati DU-renderirane cijene od GC16 prikazanih cijena na normalnim udaljenostima gledanja. Uštede energije su bile značajne.

A2 način animacije

At80-120ms, A2 način rada približava se brzini osvježavanja -za video. Korišćen je za demonstracije proizvoda i interaktivne kiosk aplikacije.

Ali kompromisi su ozbiljni. Duhovi se brzo akumuliraju. Kontrast se smanjuje. Fini detalji nestaju nakon nekoliko ciklusa. Jedan klijent je želio animirani promotivni sadržaj na naljepnicama na policama-što je tehnički moguće sa A2, ali je degradacija kvaliteta slike nakon 30 sekundi to učinila nepraktičnim. Ovaj način rada postoji za unos olovkom i kratke demonstracije, a ne za proizvodnju ESL-a.

Odabir pravog načina rada

Kako odabrati? Iskreno, tip sadržaja obično odlučuje umjesto vas. Fotografske slike zahtijevaju GC16; brojevi cijena mogu koristiti DU. Učestalost ažuriranja pomjera ravnotežu-rijetka ažuriranja favoriziraju kvalitet, česta ažuriranja brzinu. I bez obzira na primarni način rada, globalno osvježavanje se mora dogoditi u definiranim intervalima. Ne možete pobjeći od problema nakupljanja duhova.

Prikaz parametara performansi

Kontrast Ratio

EPD kontrasti se obično kreću od8:1 do 15:1, sa vrhunskim panelima20:1. Poređenje sa specifikacijama LCD-a (1000:1+) je pogrešno.

EPD kontrast se mjeri pod ambijentalnim osvjetljenjem-stvarnim uvjetima u kojima kupci čitaju etikete na policama. LCD kontrast se smanjuje pod jakim ambijentalnim svjetlom; EPD kontrast se poboljšava. ESL mjerenja čitljivosti u okruženjima trgovina sa 800+ lux nadzemnom rasvjetom pokazuju da su obližnji LCD ekrani potpuno isprani.

Barkod skeneri trebaju negdje u blizini6:1 kontrastza pouzdano čitanje-to smo testirali na više modela skenera. Svaki komercijalni ESL koji smo izmjerili lako briše ovu traku, što znači da laserski skeneri mogu čitati bar kodove direktno sa elektronskog ekrana bez problema.

Rezolucija i gustina piksela

ESL gustina piksela (100-150 DPI) odražava namjerni inženjerski izbor, a ne tehnološko ograničenje. Veća rezolucija zahtijeva više piksela, od kojih svaki zahtijeva individualnu vožnju-s povećanjem vremena osvježavanja, potrošnje energije i troškova komponenti.

Neki klijenti su zatražili 200+ DPI ekrane. Na pitanje o udaljenosti gledanja, odgovor je uvijek bio preko 50 cm. Na toj udaljenosti, 100 DPI pruža adekvatnu čitljivost teksta. Prekomjerno-navođenje rezolucije troši resurse bez vidljive koristi.

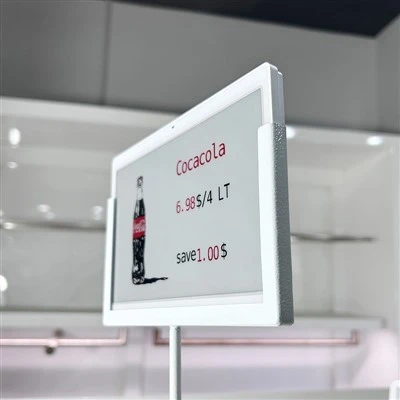

Mogućnost boje

Standardni crni-i-ESLostaje radni konj: najbrže osvježavanje (300 ms), najmanja snaga, najveća pouzdanost. Efikasno obrađuje 90% aplikacija za prikaz cijena.

Četiri-sistema bojakoristeći E Ink Spectra 3100 tehnologiju omogućavaju istovremeno crno/bijelo/crveno/žuto prikaz. Korisno za akcentne boje-specifične marke, ali vrijeme osvježavanja se produžava.

Paneli u punoj-bojikoristeći tehnologiju ACEP Gallery može proizvesti fotografske slike. Cijan-magenta-žuto-sistem bijelih čestica je zaista impresivan-za fotografije proizvoda prikazanih na ovim panelima često se pretpostavlja da su odštampane. Ali1500ms+ vremena osvježavanjai znatno veći troškovi ograničavaju primenu na premium slučajeve upotrebe gde vizuelni uticaj opravdava trošak.

Kada je u pitanju boja, uvijek se postavlja pitanje da li dodatna vrijednost informacija opravdava vrijeme osvježavanja, snagu i jediničnu cijenu. Devet puta od deset, jednobojna radi svoj posao.

Ghosting: The Persistent Artefact

Ghosting nije nedostatak koji treba eliminisati. To je suštinska karakteristika elektroforetske tehnologije koja zahtijeva upravljanje.Svako ko obećava performanse EPD{0}bez duhova ili lažno predstavlja tehnologiju ili prodaje panele koji se osvježavaju dovoljno sporo da sakriju problem.

Odakle dolazi duhovi

Tri mehanizma doprinose.Nepotpuna migracija čestica-čestice koje ne stignu do željenih pozicija zbog nedovoljnog trajanja vožnje ili napona.Distribucija preostalog naboja-neujednačeno nakupljanje naboja na zidovima kapsule koje utiče na naknadno kretanje čestica. Ihistereza adhezije čestica-čestice koje su ostale stacionarne razvijaju povećanu površinsku adheziju.

Značajno vrijeme je potrošeno na karakterizaciju ponašanja duhova kod različitih proizvođača panela. Varijacije su značajne; neki paneli postaju vidljivi nakon 5 djelomičnih ažuriranja, dok drugi toleriraju 12-15.

Faktori životne sredine pogoršavaju situaciju

Temperaturavažno. Viskozitet rastvarača se povećava na niskim temperaturama, ometajući kretanje čestica i pogoršavajući pojavu duhova. Ispod 10 stepeni, potrebno je produžiti vremena osvježavanja ili se moraju prihvatiti vidljivi artefakti. Ispod 0 stepeni, standardni paneli postaju problematični-potpuno nečitljivi displeji su primijećeni u rashladnim kućištima koristeći panele koji nisu ocijenjeni za rad u hladnom stanju.

Napon baterijeutiče i na duhove. Istrošene baterije isporučuju smanjen napon pogona, uzrokujući nepotpunu migraciju čestica. Jedan klijent ljekarne doživio je misteriozne probleme sa duhovima za koje se ispostavilo da su ispale baterije u nizu naljepnica. ESL sistemi bi trebali implementirati detekciju niske{3}}baterije sa upozorenjima o preventivnom održavanju.

Osvježi historijukombinuje sve. Piksel koji stalno prikazuje isti sadržaj razvija sve trajnije konfiguracije čestica. Statički sadržaj se pojavljuje brže od dinamičkog sadržaja-što je kontraintuitivno dok se ne razumije mehanizam prianjanja.

Upravljanje ghostingom u praksi

Periodično globalno osvježavanjeostaje primarno ublažavanje. Tipična preporuka je obavezno-osvježavanje cijelog ekrana nakon svakih 5-10 djelimičnih ažuriranja, iako optimalni interval zavisi od panela i radnih uslova.

Tabele pregleda{0}}kompenzirane temperaturepomoć u promenljivim okruženjima. Parametri pokretanja pohranjeni u LUT-ovima indeksiranim temperaturom automatski produžavaju trajanje valnog oblika na niskim temperaturama. Mjerenja pokazujuSmanjenje pojave duhova za 40%.koristeći dobro-podešenu temperaturnu kompenzaciju u odnosu na fiksne parametre.

Povijesna kompenzacija okviraje sofisticiranije-podešavanje trenutnih talasnih oblika pokretanja zasnovano na historiji osvježavanja{1}}nivoa piksela kako bi se kompenzirala akumulirana pristranost položaja. Ne podržavaju svi ESL kontroleri ovo, ali to čini mjerljivu razliku na panelima koji su u upotrebi mjesecima.

Dizajn sadržajastvari takođe. Bijele pozadine s crnim tekstom proizvode manje vidljive duhove nego inverzne sheme boja. ESL šabloni bi trebali biti dizajnirani imajući na umu karakteristike duhova-izbjegavajte velike pune crne regije koje će očigledno biti duhovite, preferirajte bijelu pozadinu.

Performanse osvježavanja sistema{0}}nivoa

Pojedinačno vrijeme osvježavanja ESL-a samo je jedna komponenta kašnjenja ažuriranja sistema. Za implementacije sa hiljadama oznaka, mrežna arhitektura dominira ukupnim vremenom ažuriranja. Neki klijenti su opsjednuti poboljšanjima osvježavanja panela od 50 ms dok ignorišu uska grla mreže koja dodaju 30 sekundi njihovim ciklusima ažuriranja.

Komunikacijski protokoli

Vlasnički RF sistemi ispod 1 GHznude maksimalnu pokrivenost i prodor u zgradu. Komunikacioni opseg-do-naljepnice premašuje 25 metara, što je važno u maloprodajnim okruženjima velikog{4}}otiska. Ograničenja propusnog opsega ograničavaju kapacitet istovremenog ažuriranja, ali za tipične maloprodajne obrasce ažuriranja to rijetko postaje usko grlo.

Bluetooth niske energije sa PAwR(Periodično oglašavanje s odgovorima, dodano u BLE 5.4) omogućava standardiziranu dvosmjernu komunikaciju s velikim brojem uređaja. Jedna pristupna tačka se teoretski može adresirati32.640 etiketa-128 grupa puta 255 oznaka po grupi. Periodični interval oglašavanja određuje kašnjenje sistema; kraći intervali obezbeđuju brži odziv uz veće troškove energije. BLE sistemi su implementirani sa intervalima od 1 sekunde za aplikacije osetljive na vreme i intervalima od 10 sekundi za rutinska ažuriranja cena.

Topologija mrežeprati zvjezdasti obrazac sa centraliziranim kapijama. Svaki gateway pokriva definisanu zonu; pokrivenost koja se preklapa osigurava redundantnost. Velike maloprodajne implementacije zahtijevaju pažljivo planiranje RF kanala-jednu implementaciju gdje su dva gateway-a na susjednim kanalima kreirala uzorke smetnji uzrokovala 15% gubitka paketa.

Stvarna-Svjetska propusnost

U proizvodnim sistemima,3.000 ažuriranja etiketa za 5 minutakroz jedan gateway je dosljedno ostvariv. Kraj-do-završetak latencije od serverske komande do prikazivanja dovršetka izvođenja3-10 sekundiovisno o opterećenju mreže i zahtjevima za ponovnim pokušajem.

Ključni uvid iz iskustva implementacije: za tipične scenarije ažuriranja u maloprodaji gdje se promjene cijena šire na hiljade naljepnica, performanse mreže na nivou sistema -ograničavaju ukupno vrijeme ažuriranja, a ne brzinu osvježavanja pojedinačne etikete. Optimiziranje individualnih brzina osvježavanja ispod 500 ms osigurava smanjenje povrata kada su za širenje mreže potrebne sekunde.

Potrošnja energije i vijek trajanja baterije

EPD potrošnja energije javlja se gotovo isključivo tokom događaja osvježavanja. Struja pripravnosti je zanemarljiva-mikroamperi su izmjereni. Ovaj profil omogućavaviše-godišnje trajanje baterijeiz ćelija novčića, što ostaje jedan od najjačih argumenata za EPD-bazirani ESL.

Šta troši snagu

Broj pikselaima linearnu vezu-veći ekrani troše proporcionalno više.Dubina sivih tonovavažno jer GC16 sa 16 nivoa zahteva složenije talasne oblike od binarnog DU moda.Izbor načina osvježavanjaima veliki uticaj; globalno osvježavanje troši 2-3× snagu djelomičnog osvježavanja. Itemperaturuutiče na potrošnju energije jer hladna okruženja zahtevaju duže talasne oblike.

Trajanje baterije u praksi

ZaCR2450 litijumske ćelijesa kapacitetom od približno 600mAh, uočene performanse su sljedeće:

Ove projekcije pretpostavljaju rad na sobnoj temperaturi. Aplikacije za hlađenje-hlađeni i zamrznuti dijelovi-doživljavaju ubrzano pražnjenje baterije zbog povećane snage osvježavanja i smanjenog kapaciteta baterije na niskim temperaturama. Naljepnica koja je ocijenjena za 5 godina na sobnoj temperaturi može trajati 2 godine u rashlađenoj kutiji.

Svako osvježavanje troši ograničeni kapacitet baterije. Jedan klijent je želio kontinuirano animirane promocije cijena-baterije su trajale tri sedmice. Arhitekti sistema moraju definirati zahtjeve frekvencije ažuriranja prije odabira hardvera. Oznaka koja zahtijeva ažuriranje po satu zahtijeva drugačiju arhitekturu baterije od one koja se ažurira dnevno.

Utjecaj temperature na performanse

Temperatura utiče na performanse ESL-a kroz više mehanizama, čineći gajedna najvažnija varijabla životne sredine. Ovo je više puta demonstrirano u primjenama u maloprodajnim-podovima pod kontrolom klime, rashladnim kutijama, odjeljenjima za smrznutu hranu i vanjskim aplikacijama.

Viskozitet rastvarača

Ovo ulazi u neku hemiju, ali kratka verzija: EPD rastvarač postaje gušći kada je hladan. Odnos otprilike slijedi anArrhenius curve-a da ne ulazimo previše u termodinamiku, važno je da je efekat eksponencijalan, a ne linearan.

At25 stepeni(referentni uslov), čestice pokazuju nominalnu pokretljivost. At0 stepeni, viskozitet se otprilike udvostručuje, prepolovivši brzinu čestica. At-20 stepeni, viskozitet se povećava približno 4×, što zahtijeva proporcionalno produženo trajanje talasnog oblika. Matematika to prilično dobro predviđa, iako rezultati u stvarnom-svijetu ponekad variraju u zavisnosti od specifične formulacije rastvarača koju koristi svaki proizvođač.

Testiranje tvrdnji jednog proizvođača o "široj temperaturi" pokretanjem njihovih panela na -15 stepeni otkrilo je da je vrijeme osvježavanja produženo sa 400 ms na 1100 ms. Paneli su radili, ali specifikacije su implicirale mnogo bolje hladne performanse.

Klasifikacije radnog opsega

Standardni panelipokrivanje od 0 stepeni do 40 stepeni sa osnovnim performansama.Paneli proširenog dometaručka -10 stepeni do 50 stepeni sa umerenom kompenzacijom talasnog oblika.Široki temperaturni paneli-neophodne za kutije zamrzivača-rade od -25 stepeni do 60 stepeni koristeći specijalizovane laminatne materijale na prednjoj ravni, integrisano senzorsko mjerenje temperature i prilagodljiv odabir talasnog oblika. Istinaploče za zamrzavanje{0}}optimiziran za -30 stepeni do 10 stepeni postoje, ali komanduju premium cenama.

Temperaturna kompenzacija

Široki{0}}temperaturni ESL uključuje-temperaturne senzore na čipu, više skupova parametara talasnog oblika pohranjenih u memoriji i automatski odabir parametara na osnovu izmjerene temperature. Produženo trajanje talasnog oblika za rad na hladnom i smanjene promjene napona za rad na visokim{3}}temperaturama.

Smanjenje performansi za rad na velikoj-temperaturi nije-trivijalno. Mjerenja pokazuju vremena osvježavanja pri ekstremnim temperaturamaduplo do trostrukoperformanse sobne{0}}temperature. Klijenti koji se implementiraju u hlađenim okruženjima moraju to uzeti u obzir u svojim proračunima vremena ažuriranja.

Gdje se ESL zahtjevi razilaze NOVI SEKCIJA

Generička specifikacija "maloprodajnog ESL-a" pokriva možda 60% implementacije u stvarnom{1}}svijetu. Preostalih 40% uključuje specijalizirane zahtjeve koji se pojavljuju samo prilikom ispitivanja specifičnih vertikalnih tržišta. Ono što radi u prodavnici potrošačke elektronike spektakularno propada u skladištu smrznute hrane. Sljedeći odjeljci dokumentiraju iskustva implementacije u različitim industrijama u kojima se standardne ESL pretpostavke raspadaju.

Svježa hrana i namirnice: dinamične cijene susreću se s lako pokvarljivim zalihama

Maloprodaja svježe hrane predstavlja najzahtjevniju ESL aplikaciju iz jednostavnog razloga: vrijednost proizvoda kontinuirano opada dok je izložena. Odrezak koji košta 15 USD/lb u ponedjeljak ujutro mogao bi vrijediti 7 USD/lb do srijede uveče ako se ne proda. Tradicionalne papirne naljepnice ne mogu uhvatiti ovu krivulju vrijednosti. ESL može-ali zahtjevi implementacije se bitno razlikuju od standardnih cijena namirnica.

Dinamičko određivanje cijenazahtijeva frekvencije ažuriranja koje bi ispraznile standardne ESL baterije u roku od nekoliko mjeseci. Odjel svježe hrane koji ima četiri ažuriranja cijena dnevno-jutarnje zalihe, prilagođavanje u podne, večernje smanjenje, vraćanje na početne postavke preko noći-troši bateriju 4 puta u odnosu na naljepnicu u centru-koja se ažurira jednom sedmično. Odabir kemije baterije se pomjera sa standardnih CR2450 ćelija u obliku novčića prema litijum tionil hloridnim ćelijama većeg -kapaciteta ili opcijama za punjenje sa induktivnim stanicama za punjenje ugrađenim u držače polica.

Prikaz datuma istekadodaje zahtjeve za gustinom informacija. Jednostavna oznaka cijene treba otprilike 50 znakova. Naljepnica svježe hrane koja prikazuje cijenu, jediničnu cijenu, datum pakovanja, prodaju-po datumu i upotrebu-do datuma treba 150+ znakova u čitljivim veličinama fonta. U skladu s tim se povećava i veličina ekrana - etikete od 2,9" i 4,2" postaju standardne, gdje je 2,13" dovoljno za centralnu trgovinu.

Odjel svježih plodova mora jednog lanca prehrambenih proizvoda postavio je 4,2" ESL u tri-boje s integriranim NFC-om za interakciju sa pametnim telefonom korisnika. Crvena boja naglašava artikle koji se približavaju prodaji-po datumima sa automatskim progresivnim smanjenjem cijena: 15% popusta za 48 sati preostalih, 30% za 24 sata na kraju, potrebna integracija 120 sati. -povezivanje sistema upravljanja zalihama u realnom vremenu-ESL infrastruktura je u suštini postala dio sistema smanjenja zaliha, a ne samo alat za smanjenje cijena od 23% u pilot odjelu koji je platio cjelokupnu implementaciju za sedam mjeseci.

Hladna okruženjauvesti temperaturne komplikacije o kojima smo ranije govorili. Hladnjaci za mlečne proizvode koji rade na 4 stepena uzrokuju primetno usporavanje osvežavanja. Slučajevi mesa na 2 stepena su gori. Kutije za smrznutu hranu na -18 stepeni zahtijevaju specijalizirane ploče široke temperature koje koštaju 40-60% više od standardnih jedinica. Jedan trgovac smrznutom hranom u početku je postavio standardne ploče u svom dijelu za sladoled; etikete su postale nečitljive u roku od nedelju dana jer su se nagomilali duhovi usled neadekvatnog osvežavanja na radnoj temperaturi.

Temperaturni gradijent unutar rashladnih kutija stvara dodatnu složenost. Sistemi vazdušnih zavjesa proizvode temperaturne varijacije od 8-12 stepeni između prednje ivice (toplije, blizu miješanja ambijentalnog zraka) i stražnje (hladnije, blizu isparivača). Naljepnice na prednjoj strani mliječne kutije mogu raditi na 8 stepeni, dok naljepnice na stražnjoj strani rade na 2 stepena -dovoljno različite da zahtijevaju različito vrijeme talasnog oblika. Sofisticirana implementacija implementira senzor temperature po naljepnici s individualiziranim parametrima osvježavanja.

Praćenje kvarljivih zalihaintegracija predstavlja sljedeću evoluciju. Kada se ESL sistemi povežu dvosmjerno sa upravljanjem zalihama, naljepnica postaje senzor kao i displej. -Otkrivanje zaliha-prepoznavanje kada je pozicija na polici prazna na osnovu nedostatka prodajnih aktivnosti-omogućava automatska upozorenja o dopuni. Jedno odjeljenje za proizvodnju smanjilo je-incidente-zaliha za 34% korištenjem ESL-integriranog nadzora zaliha koji je označavao pozicije bez prodajnih aktivnosti duže od 4 sata tokom perioda najvećeg opterećenja.

Skladišna i industrijska logistika: Razmjer mijenja sve

ESL implementacije industrijskih skladišta rade pod ograničenjima s kojima se arhitekti maloprodajnog sistema rijetko susreću. Trgovina prehrambenih proizvoda može imati 15.000 SKU-ova na 40.000 kvadratnih stopa. Distributivni centar koji opslužuje taj lanac prehrambenih proizvoda ima 50,000+ SKU-a na 500.000 kvadratnih stopa sa visinom plafona od 40 stopa. Modeli RF propagacije koji rade u maloprodajnom okruženju od 12-stopa do plafona u potpunosti ne uspijevaju u skladištu sa čeličnim regalima koji se protežu do 35 stopa.

Identifikacija lokacije kantezahtijeva drugačije prioritete prikaza od maloprodajnih cijena. Dominantna informacija nije cijena-već kod lokacije, SKU i količina. Skladišni ESL šabloni obično prikazuju identifikatore lokacije u 48-tačkama ili većim fontovima čitljivim sa 3+ metara, omogućavajući operaterima viljuškara i radnicima za odabir{7}}pakiranja da identifikuju lokacije bez približavanja kanti. Zahtjevi za omjer kontrasta su pooštreni jer se gledanje odvija pod varijabilnim industrijskim osvjetljenjem-neki prolazi pod direktnim visokoregalnim svjetlima na 1500+ luxa, drugi u sjeni pri 200 luksa.

Odaberite-za-lagu integracijuproširuje ESL izvan pasivnog prikaza u aktivno vođenje radnog toka. LED indikatori integrisani sa e-papirnim ekranima trepću da usmere radnike da izaberu lokacije. EPD pokazuje šta odabrati; LED pokazuje gdje odabrati. Kombinirani sistemi smanjuju stope greške odabira sa tipičnih 0,5-1% raspona na 0,1% ili više. Pomjeranje budžeta za napajanje-LED indikacija tokom operacija branja troši više energije od ciklusa osvježavanja e-papira. Arhitekture baterija se prilagođavaju u skladu s tim, često prelazeći na AA litijumske ćelije ili žičano napajanje za visokoaktivne lokacije.

Okruženje visokog{0}}regastresni RF komunikacioni sistemi. Metalni regali stvaraju višestruke smetnje. Visoki prolazi stvaraju zone sjene. Jedan gateway koji pokriva 25 metara u maloprodaji može pokriti samo 8-10 metara u gustom skladišnom okruženju. Gustina mrežnog prolaza se povećava 3-4 puta u poređenju sa maloprodajnim implementacijama za ekvivalentnu pokrivenost. Neke implementacije skladišta pokreću hibridne mreže-sub-1GHz za prodiranje u guste rack oblasti, WiFi za otvorene prostore za postavljanje, sa međuverskim softverom koji objedinjuje komunikacijski sloj.

Mobilni displeji{0}}montirani na viljuškarpredstavljaju novu varijantu ESL skladišta. Umjesto naljepnica na fiksnim policama, displeji se postavljaju na stubove viljuškara i primaju-instrukcije za komisioniranje u stvarnom vremenu dok se operateri kreću skladištem. Ovi uređaji se kontinuirano ažuriraju-lokacija, količina, sljedeća destinacija-zahtijevajući arhitekturu napajanja potpuno drugačiju od statičkih oznaka polica. Ožičeno napajanje iz električnog sistema viljuškara je standardno; rad baterije nije izvodljiv za kontinuirano-ažuriranje aplikacija.

Automatizacija brojanja zalihakoristi dvosmjernu ESL komunikaciju. RFID integracija omogućava automatsko brojanje ciklusa-proizvoda označenih RFID propusnicom u blizini ESL jedinica opremljenih RFID čitačima i ažuriranje brojanja inventara bez ručnog skeniranja. Implementacija distributivnog centra smanjila je rad na fizičkom prebrojavanju inventara za 60% koristeći ESL-integrirano RFID brojanje ciklusa koje je održavalo trajnu tačnost inventara iznad 99%.

Ocene o teškom okruženjumaterije u industrijskom kontekstu. IP54 otpornost na prašinu i prskanje je osnova za skladištenje ESL; IP65 postaje neophodan u okruženjima sa postupcima čišćenja. Hemijska otpornost je važna u objektima koji rukuju rastvaračima ili sredstvima za čišćenje. Jedno skladište automobilskih dijelova zahtijevalo je naljepnice otporne na izlaganje kočionoj tečnosti i tečnosti za menjač-standardna ESL kućišta su degradirana u roku od nekoliko meseci. Specijalizovana kućišta sa polikarbonatnim kućištima otpornim na hemikalije - dodala su 35% jediničnoj cijeni, ali su se pokazala od suštinske važnosti za dugovječnost upotrebe.

Zdravstvo i farmacija: o preciznosti se ne može pregovarati-

Pharmacy ESL implementacije suočavaju se sa regulatornim zahtjevima koji nedostaju u konvencionalnoj maloprodaji. Greška u cijeni u trgovini prehrambenih proizvoda znači pritužbe kupaca i potencijalnu pravnu izloženost prema zakonima o preciznosti cijena. Greška na etiketi lijeka u ljekarni može značiti ozljedu ili smrt pacijenta. Profil rizika suštinski menja prioritete dizajna sistema.

Displej za identifikaciju drogezahtijeva gustinu informacija izvan tipičnog maloprodajnog ESL-a. Naljepnica na polici ljekarne mora sadržavati: naziv lijeka (brend i generički), jačinu, oblik doziranja, NDC broj, cijenu, jediničnu cijenu, proizvođača i često zahtjeve za skladištenje. Postavljanje ovoga na oznaku od 2,13" zahtijeva pažljivu tipografiju-ili još češće postavljanje ekrana od 2,9" ili većih. Neke ljekarne koriste naljepnice od 4,2" s QR kodovima koji povezuju na potpune informacije o propisivanju.

Provjera tačnosti barkodapostaje kritičan. Osoblje ljekarne skenira lijekove više puta tokom toka posla-primanja, stavljanja na police, izvlačenja, verifikacije, izdavanja. ESL-barkod koji se prikazuje mora ispravno skenirati na svakom koraku. Ovo pooštrava zahtjeve za omjer kontrasta izvan maloprodajnih minimuma. Testiranje opreme za skeniranje u ljekarnama otkriva da stariji skeneri za verifikaciju farmaceuta-neki koji još uvijek koriste CCD tehnologiju umjesto modernih laserskih ili slikovnih skenera-zahtevaju kontrast 10:1 ili bolji za pouzdano očitavanje. Odabir panela mora uzeti u obzir najgore-opremu za skeniranje u instaliranoj bazi.

Područja kontrolisane supstanceuvesti zahtjeve fizičke sigurnosti. Raspored II-V lijekovi zahtijevaju sigurnu pohranu sa evidentiranjem pristupa. ESL u ormarićima sa kontrolisanim supstancama mora da se integriše sa sistemima kontrole pristupa kabinetu-prikazujući indikatore ograničenog pristupa, evidentiranje oznaka koje su bile vidljive tokom svakog otvaranja ormarića, potencijalno onemogućujući prikaz tokom pokušaja neovlašćenog pristupa. Jedna bolnička apoteka je integrisala ESL sa svojim kontrolisanim sistemom upravljanja supstancama da prikaže-broj inventara u stvarnom vremenu koji se automatski ažurira kako se lekovi izdaju, eliminišući ručno usklađivanje brojanja.

Skladištenje lijekova u hladnjakukombinuje zahtjeve za apotekarskom preciznošću sa izazovima temperature hladnog{0}}lanca. Vakcine, insulin i određeni biološki lekovi zahtevaju skladištenje između 2-8 stepeni. Široko{6}}emperaturni ESL paneli su obavezni. Neke aplikacije za hlađenje u ljekarnama zahtijevaju bilježenje temperature sa ESL-integriranim senzorima koji prikazuju trenutnu temperaturu zajedno sa informacijama o lijekovima dajući vizuelnu potvrdu da uvjeti skladištenja ostaju unutar specifikacije bez potrebe da osoblje provjerava posebnu opremu za nadzor.

Poslovanje bolničke ljekarnedodati složenost izvan maloprodajnih ljekarni. Kolica za lijekove, automatizirani ormarići za doziranje i lokacije satelitskih ljekarni imaju različite ESL zahtjeve. ESL za{2}}montiran na kolicima zahtijeva robusnu konstrukciju koja preživi ponovljeni transport; displeji moraju ostati čitljivi pod fluorescentnim osvjetljenjem tipičnim za bolničke hodnike. Integracija automatiziranog ormarića za točenje zahtijeva komunikacijske protokole kompatibilne sa softverom za upravljanje ormarićima-često vlasničkim sistemima sa ograničenim mogućnostima integracije-treće strane.

Dokumentacija o usklađenosti sa propisimazahtijeva revizijske tragove koje maloprodajni ESL sistemi rijetko pružaju. Akreditacija Zajedničke komisije za bolničke ljekarne zahtijeva dokumentaciju o tačnosti označavanja lijekova. ESL sistemi za upravljanje moraju zabilježiti svako ažuriranje etikete s vremenskom oznakom, autorizacijom korisnika i detaljima promjene sadržaja. Istraživanje Zajedničke komisije jednog bolničkog sistema posebno je ispitalo njihove mogućnosti praćenja ESL; geodet je zatražio dokumentaciju o procedurama verifikacije tačnosti etikete za proteklih 12 mjeseci.

Elektronika i malo-maloprodaja visoke vrijednosti:-konkurentne cijene u stvarnom vremenu

Maloprodaja potrošačke elektronike posluje na cjenovno{0}}transparentnom tržištu gdje kupci rutinski provjeravaju cijene konkurenata na pametnim telefonima dok stoje u trgovini. Propozicija vrijednosti ESL-a se pomjera sa uštede radne snage prema konkurentnoj sposobnosti odgovora-mogućnosti da se uporedi ili nadmaši cijene konkurenata u realnom-vremenu umjesto čekanja ažuriranja fajla cijena preko noći.

Integracija praćenja konkurentnih cijenapovezuje ESL sisteme sa uslugama obavještajnih podataka o cijenama koje kontinuirano skraćuju web stranice konkurenata. Kada glavni konkurent spusti cijenu na vodeći pametni telefon, usluga obavještavanja o cijenama detektuje promjenu u roku od nekoliko minuta, mehanizam za određivanje cijena procjenjuje pravila marže, a ažurirane cijene se šire na oznake na policama unutar 3-10 sekundi mrežnog kašnjenja. Jedan trgovac elektronikom smanjio je cijene{5}}napuštanja za 18% nakon implementacije konkurentnih cijena u realnom vremenu kroz njihovu ESL infrastrukturu.

Bogat prikaz informacija o proizvoduodgovara kupovini sa većom cenom tipičnom u maloprodaji elektronike. Kupac koji kupuje laptop od 1.500 USD želi specifikacije-procesora, memorije, pohranu, rezoluciju ekrana, trajanje baterije. ESL većeg formata (7,5" i više) omogućava prikaz specifikacija za koje su prethodno bile potrebne štampane specifikacije. Neki prodavci elektronike koriste kombinovane uređaje sa e-papirom za cijene i specifikacije uz male LCD ekrane za promotivni video sadržaj-koristeći prednosti svake tehnologije.

Prikaz dodatakakoristi ESL za pokretanje prodaje priloga. Ekran koji prikazuje informacije o "radi sa:" povezuje primarne proizvode sa kompatibilnim dodacima-futrolama za telefone, kablovima za laptopove, igricama za konzole. Dinamičke cijene priloga mogu ponuditi popuste na pakete prikazane na dodatnom ESL-u kada primarni proizvod ESL ukazuje na nivoe zaliha kojima je potrebno kretanje.

Integracija protiv krađepostaje relevantan za-robu visoke vrijednosti. ESL sistemi se mogu integrirati sa elektronskim nadzorom artikala (EAS) i praćenjem zaliha zasnovanim na RFID{2}}u. Kada se EAS oznaka ukloni bez odgovarajuće deaktivacije, pridruženi ESL može prikazati upozorenje ili promijeniti izgled. Sofisticiranije implementacije ažuriraju zalihe u realnom-vremenu kako se proizvodi uklanjaju iz sigurnosnih uređaja, omogućavajući trenutnu -svijest o zalihama.

Cijene životnog ciklusa proizvodaza elektroniku slijedi predvidljive obrasce-početne premium cijene, konkurentne srednje-cijene, odobrene{2}}cijene{3}}životne cijene. ESL omogućava automatska pravila određivanja cijena tokom životnog ciklusa koja prilagođavaju marže na osnovu starosti proizvoda, nivoa zaliha i rasporeda lansiranja narednih proizvoda. Kada se novi iPhone lansira, ESL prethodne generacije se automatski ažurira sa cijenom odobrenja prema unaprijed-definiranim pravilima marže, bez ručne intervencije.

Upravljanje demo jedinicomu maloprodaji elektronike koristi ESL varijante dizajnirane za uređaje za prikaz proizvoda. Ove jedinice se često integrišu sa sigurnosnim vezama, sistemima za upravljanje napajanjem i interaktivnim kioscima. Zaslon može prikazati cijene kada je neaktivan i prebaciti se na istaknute značajke kada kupci stupe u interakciju s demo proizvodom. Neke implementacije koriste senzore blizine za otkrivanje prisustva kupaca i ažuriranje prikazanog sadržaja u skladu s tim.

Industrijski dijelovi i MRO: -Izazovi inventara dugog repa

Distributeri za održavanje, popravke i operacije (MRO) i dobavljači industrijskih delova upravljaju profilima zaliha koji su radikalno drugačiji od potrošačke maloprodaje. Tipični distributer MRO-a ima 100,000+ SKU-ova sa dugim-repnom distribucijom-20% SKU-ova generiše 80% prihoda, dok 80% SKU-ova sjedi uz minimalno kretanje. Tradicionalni pristupi označavanju ne uspijevaju ekonomski kada troškovi održavanja etikete premašuju maržu proizvoda za spore artikle.

Velika-SKU-ekonomijapomak ESL ROI proračuna. U maloprodaji prehrambenih proizvoda, povrat ESL-a dolazi prvenstveno od uštede radne snage na promjenama cijena. U MRO distribuciji, isplativost dolazi od poboljšanja tačnosti zaliha i smanjenja zastarjelosti na sporo{2}}okretnim zalihama. Distributer zatvarača smanjio je otpis zaliha-za 31% nakon implementacije ESL-integriranog praćenja zaliha koji je identificirao spore-zalihe u promotivnim cijenama prije zastarjelosti.

Prikaz tehničkih specifikacijazahtjevi više liče na ljekarne nego na namirnice. Industrijski dijelovi zahtijevaju prikaz specifikacija dimenzija, razreda materijala, certifikata i informacija o kompatibilnosti. ESL distributera ležajeva pokazuje: broj dijela, proizvođača, promjer provrta, vanjski prečnik, širinu, ocjenu brzine, nosivost i primjenjive specifikacije (ISO, ABEC, itd.). Zahtjevi za gustinom informacija guraju prema većim ekranima i pažljivom tipografskom dizajnu.

Sistemi lociranja kantiu distribuciji dijelova često koriste vlasničke sheme kodiranja lokacija razvijene tokom decenija rada. ESL integracija mora prihvatiti naslijeđene lokacijske formate, a istovremeno potencijalno omogućiti migraciju prema standardiziranom kodiranju lokacije. Upravljanje promjenama postaje jednako značajno kao i tehničko implementiranje-osoblje skladišta koje je naviklo na lokacijske kodove koje su koristili 20 godina odoleva promjenama formata bez obzira na mogućnosti sistema.

Terminali{0}}okrenuti klijentimana šalterima delova imaju koristi od ESL integracije. Kada kupac zatraži dio, osoblje šaltera postavlja upit sistemu, a ESL displeji na lokaciji skladištenja svijetle ili prikazuju upute za preuzimanje. Neki distributeri dijelova implementirali su radni tok "dovedi do šaltera" gdje ESL displeji na lokacijama kante prikazuju upute za odabir i imena osoblja šaltera, omogućavajući višestruke istovremene interakcije sa korisničkom službom uz jasnu identifikaciju preuzimanja.

Operacije kompletiranja i montažekoristite ESL da vodite odabir komponenti za više{0}}dijelne sklopove. Komplet hidrauličkog sistema može uključivati ​​pumpu, motor, ventile, spojeve, crijeva i tekućinu-svaki pohranjeni na različitim lokacijama skladišta. ESL ekrani na svakoj lokaciji pokazuju narudžbu kompleta, potrebne količine i status završetka. Integracija sa montažnom dokumentacijom prikazuje radne upute uz identifikaciju komponente.

Vendor{0}}upravlja inventar (VMI)programi koriste ESL za dijeljenje vidljivosti. Kada dobavljači upravljaju nivoima zaliha na lokacijama kupaca, ESL može prikazati status dopune, datume dolazne isporuke i dostupnost zaliha. Ova transparentnost podržava samo-u-programe proizvodnje koji zahtijevaju pouzdanu dostupnost dijelova bez prekomjernog ulaganja u zalihe.

ESL vs. Alternative Display Technologies NOVI SEKCIJA

Odabir ESL-a nije samo odabir najboljeg e-papirnog panela. Radi se o odabiru prave tehnologije prikaza za aplikaciju.E{0}}papirtakmiči se saLCD displeji na policama, segmentni displeji i tradicionalne papirne etikete-svaki sa različitim karakteristikama performansi, strukturom troškova i slatkim točkama primjene. Sljedeća analiza pruža tehničku osnovu za odluke o odabiru tehnologije.

E-Papirne (EPD) elektronske naljepnice na policama

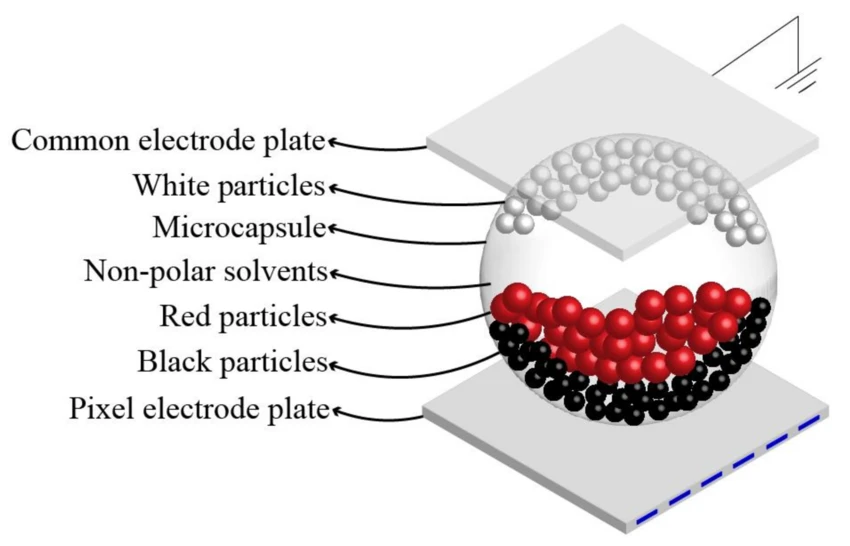

Princip rada: Elektroforetska migracija čestica u suspenziji mikrokapsula pod primijenjenim električnim poljem. Bistabil-održava sliku bez napajanja.

Prednosti: Nulta potrošnja energije kada je statična (istinska bistabilnost), odlična čitljivost ambijentalnog svjetla, široki uglovi gledanja (170 stepeni +), izgled poput papira-koji se prirodno integrira sa maloprodajnim okruženjima, više-godišnji vijek trajanja baterije od coin ćelija, čitljivost na sunčevoj svjetlosti za vanjske i-prilike sa visokim osvjetljenjem.

Ograničenja: Sporo osvježavanje (300-2000ms za potpuno ažuriranje), ograničena mogućnost boja (1-4 boje za komercijalne proizvode, pune boje koje se pojavljuju), artefakti duhova koji zahtijevaju periodično potpuno osvježavanje, smanjenje performansi na niskim temperaturama, viši početni jedinični trošak od LCD alternativa.

Struktura troškova: Moduli ekrana 3-15 USD u zavisnosti od veličine i mogućnosti boje; kompletne ESL jedinice sa kontrolerom, komunikacijom, kućištem i baterijom 8-40 USD; infrastruktura (gateway, softver za upravljanje) dodaje $0,50-2 po etiketi za tipične implementacije.

Optimalne aplikacije: cjenovno{0}}obilježavanje maloprodaje s rijetkim ažuriranjima (namirnice, opća roba, apoteka), vanjska ili -ambijentalna-okruženja sa visokim svjetlom, implementacije koje daju prioritet dugotrajnosti baterije u odnosu na brzinu ažuriranja, aplikacije koje zahtijevaju papir-kao što je estetika.

LCD displeji na policama

Princip rada: Modulacija svjetla od tekućih kristala sa LED pozadinskim osvjetljenjem. Zahteva kontinuirano napajanje za pozadinsko osvetljenje; stanje ekrana se ne održava bez napajanja.

Prednosti: Brzo osvježavanje (60Hz standard, pogodno za video), puna mogućnost boja sa milionima boja, visoka svjetlina za privlačenje pažnje-promocija, mogućnost prikaza videa i animacije, zrela tehnologija sa opsežnim ekosistemom dobavljača.

Ograničenja: Kontinuirana potrošnja energije (3-15W za tipične displeje na ivici polica), loše performanse ambijentalnog svjetla (isprani izgled u svijetlim maloprodajnim okruženjima), ograničenja ugla gledanja (±60 stepeni tipično prije promjene boje), kvar pozadinskog osvjetljenja je uobičajen način kvara, zahtijeva žičanu infrastrukturu napajanja.

Struktura troškova: Display moduli 15-50 USD u zavisnosti od veličine; kompletna umrežena polica prikazuje 50-200 USD; Troškovi instalacije često premašuju troškove hardvera zbog zahtjeva energetske infrastrukture.

Optimalne aplikacije: promotivne završnice gdje animacija privlači pažnju, video{0}}oglasni prikazi, vremenski-ograničene promotivne kampanje, okruženja s kontroliranim osvjetljenjem (unutrašnjost tržnih centara, aerodromske prodavnice), aplikacije gdje već postoji elektroenergetska infrastruktura.

Segmentni LCD displeji

Princip rada: Jednostavni segmenti tečnih kristala (poput ekrana kalkulatora) pokreću namjenski upravljački programi za segmente. Veoma male snage, ali ograničeno na unaprijed{1}}definirane skupove znakova.

Prednosti: Izuzetno niska cijena (0,50-2 USD po displeju), vrlo niska potrošnja energije (mikroamperi za statički prikaz), širok raspon temperatura, jednostavna elektronika za vožnju, dokazana pouzdanost tokom decenija primjene.

Ograničenja: Fiksni obrasci segmenta ograničavaju sadržaj koji se može prikazati (obično samo brojevi i ograničeni znakovi), nema grafičkih mogućnosti, ograničene opcije veličine, estetski zastarjeli izgled, svaki znak zahtijeva poseban uzorak segmenta.

Struktura troškova: Zapremina modula ispod 1 USD; kompletne jedinice za prikaz cijena 2-5 USD; minimalni infrastrukturni troškovi.

Optimalne aplikacije: Čisti numerički prikaz cijene gdje nije potrebna fleksibilnost sadržaja, ekstremne{0}}osjetljive primjene, velike-aplikacije koje daju prednost ekonomiji jedinice u odnosu na mogućnosti, primjene u teškim okruženjima gdje sofisticirana elektronika stvara rizik za pouzdanost.

Papirne naljepnice (ručno)

Princip rada: Odštampane papirne etikete umetnute u plastične držače ili zalepljene direktno na ivice polica. Ručno ažurirano od strane osoblja trgovine.

Prednosti: Najniži trošak tehnologije (efektivno nula za hardver ekrana), neograničena grafička fleksibilnost, elektronika koja ne bi pokvarila, nema infrastrukturnih zahtjeva, poznat tok posla za maloprodajno osoblje.

Ograničenja: radno-intenzivan proces ažuriranja (15-30 sekundi po etiketi za iskusno osoblje), sklon greškama (procijenjeni problemi sa preciznošću cijene u tipičnoj maloprodaji od 5-15%), troškovi materijala i potrošnog materijala za štampanje, ograničena mogućnost izvršenja brzih promjena cijena, ekološki otpad od odlaganja etiketa.

Struktura troškova: držači etiketa 0,10$-0,50$ svaki; papirne naljepnice po 0,01-0,05 USD; tekući troškovi rada i materijala obično premašuju troškove životnog ciklusa ESL-a u roku od 2-4 godine za aplikacije sa visokom frekvencijom ažuriranja.

Optimalne aplikacije: Veoma mali maloprodajni objekti gdje je cijena rada zanemarljiva (-prodavnice kojima upravlja vlasnik), okruženja s izuzetno niskom frekvencijom ažuriranja, privremena ili iskačuća maloprodaja gdje ulaganja u infrastrukturu nisu opravdana, aplikacije koje zahtijevaju neobične fizičke formate koji nisu dostupni u elektronskim opcijama.

Okvir za odabir tehnologije

Kriteriji odlučivanja za odabir tehnologije prikaza uključuju više faktora koji se moraju ponderirati prema prioritetima aplikacije:

Učestalost ažuriranjasnažno utiče na izbor tehnologije. Aplikacije s ažuriranjima manje od sedmičnih rijetko opravdavaju ESL ulaganje; papirne etikete ostaju ekonomične. Aplikacije sa dnevnim ažuriranjima dostižu ESL rentabilnost u roku od 2-3 godine. Aplikacije sa višestrukim dnevnim ažuriranjima snažno favorizuju ESL ekonomiju.

Složenost sadržajautiče na izbor tehnologije. Čisti numerički prikaz cijena može koristiti segmentni LCD po najnižoj cijeni. Cijene plus ograničeni tekst (nazivi proizvoda, jedinične cijene) odgovaraju e-papirnom ESL-u. Bogati grafički sadržaj ili video zahteva LCD uprkos većim troškovima energije.

Uslovi okolineopcije ograničenja. Visoka ambijentalna svjetlost (spolja, prozori, jaka maloprodajna rasvjeta) favorizira reflektirajući ekran e-papira. Kontrolisano osvetljenje može efikasno koristiti LCD. Ekstremne temperature (u hladnjaku, na otvorenom) zahtijevaju odgovarajuće ocjene panela bez obzira na izbor tehnologije.

Dostupnost energetske infrastrukturečesto određuje izvodljivost. Lokacije bez dostupnog napajanja ili gdje bi radna snaga bila pretjerano skupa u suštini zahtijevaju ESL na baterije{1}}. Lokacije sa već uspostavljenom infrastrukturom za napajanje (iznad -kruga za rasvjetu polica) mogu razmotriti LCD opcije.

Analiza ukupnih troškova vlasništvatreba uzeti u obzir:

Ove brojke značajno variraju na osnovu lokalnih troškova rada, učestalosti ažuriranja i skale implementacije. Izračun obično daje prednost ESL-u za učestalost ažuriranja iznad 1-2 puta sedmično na tržištima rada u razvijenoj ekonomiji.

Hibridne strategije implementacije

Nekoliko trgovaca koristi jednu tehnologiju prikaza u svim aplikacijama. Hibridne strategije usklađuju tehnologiju sa zahtjevima aplikacije unutar jednog maloprodajnog okruženja:

E-papir za cijenu, LCD za promocijukoristi ESL za rutinsko određivanje cijena u cijeloj prodavnici dok postavlja LCD ekrane na završnim poklopcima, blagajnama i promotivnim mjestima gdje video sposobnost i visoka svjetlina privlače pažnju kupaca. Ovaj pristup bilježi prednosti ESL efikasnosti za većinu etiketa uz očuvanje promotivne fleksibilnosti tamo gdje je to najvažnije.

Segment LCD za cijenu, e-papir za informacijeimplementira jeftine segmentne displeje za čisto numeričko određivanje cijena dok koristi veće ekrane na e-papiru za detaljne informacije o proizvodu gdje složenost sadržaja opravdava premiju troškova. Ovaj pristup minimizira troškove osnovnih-naljepnica velikog obima, istovremeno omogućavajući bogat prikaz informacija gdje vrijednost korisnika opravdava ulaganje.

Podudaranje tehnologije{0}}temperaturne zoneprimjenjuje standardni ESL u ambijentalnim maloprodajnim prostorima dok koristi široke-varijante temperature u rashladnim zonama i potencijalno se opredjeljuje za tvrđe segmentne displeje u odjeljenjima zamrzivača gdje čak i -temperaturni e-performansi papira postaju marginalni. Odabir tehnologije slijedi ekološke zahtjeve umjesto primjene jedinstvenih specifikacija.

Skalirajte{0}}odgovarajuću infrastrukturumogu koristiti ESL sa potpunom mrežnom infrastrukturom u prodavnicama velikog-formata, dok implementiraju samostalne segmentne displeje ili čak papirne naljepnice u trgovinama manjeg formata gdje ulaganja u infrastrukturu nemaju ekonomsku veličinu. Odabir tehnologije uzima u obzir skalu implementacije uz tehničke zahtjeve.

Emerging Technologies

{0}}Brzo EPD istraživanje

Laboratorijske demonstracije su postignuteBrzina osvježavanja od 75Hzna e-papirnim pločama-koji se približavaju teritoriji LCD-a. Ove demonstracije na industrijskim konferencijama su zaista impresivne, ali implementacija proizvodnje ostaje daleko.

Ključne tehnologije koje omogućavaju uključujuaditivi tečnih kristalakoji dopire elektroforetsku tečnost sa jedinjenjima koja izazivaju efekte povratnog toka. Istraživački radovi izvještavaju o poboljšanju brzine od 2,8 puta uz istovremeno smanjenje pogonskog napona za 50%.Tanko{0}}prednji{1}}ravan laminatismanjiti udaljenost migracije čestica.Nove formulacije nanočesticaoptimizirati karakteristike površinskog naboja i smanjiti hidrodinamički radijus. Imašinsko učenje{0}}optimizovano generisanje talasnog oblikaprilagođava se u realnom-vremenu za prikaz stanja i uslova okoline.

Ove tehnologije ostaju u razvoju. Određivanje proizvodnje ESL proizvoda na osnovu laboratorijskih rezultata nije preporučljivo.

Color E{0}}Evolucija papira

Galerija E Ink 3tehnologija pokazuje kuda ide EPD u boji. Crno/bijelo osvježavanje je palo na350ms, manje od 2000ms u prethodnim generacijama. Brzi načini rada u boji500ms. Standardni režim u boji radi750-1000ms. Još uvijek je potreban način rada u boji najboljeg kvaliteta1500ms.

EPD u boji prelazi iz "jedva upotrebljivog" u "praktično održiv" za odabrane aplikacije. Očekujte nastavak poboljšanja, ali monohromatski će zadržati prednosti brzine i snage na neodređeno vrijeme zbog fundamentalnih razlika u fizici čestica.

Specifikacije performansi za dizajn sistema

Minimalne održive specifikacije

Za općenito označavanje maloprodajnih polica, ovi brojevi predstavljaju pod:

Vrijeme osvježavanjabi trebao dostići 2000ms ili bolje za globalni način rada, 500ms ili bolje za parcijalni.Kontrastni odnostreba da prelazi 8:1.Rezolucijatreba da dostigne najmanje 100 DPI.Ugao gledanjamora imati raspon od 170 stepeni ili više.Raspon radne temperaturetreba da pokriva 0 stepeni do 40 stepeni.Trajanje baterijetrebalo bi da prelazi 5 godina sa 2 ažuriranja dnevno.

Poboljšane specifikacije

Za zahtjevne aplikacije-česta ažuriranja, hlađenje, promotivni sadržaj-specifikacije se pooštravaju:

Vrijeme osvježavanjatrebalo bi dostići 1000ms za globalno, 300ms za parcijalno.Kontrastni odnostreba da prelazi 12:1.Rezolucijatreba da dostigne 120 DPI ili više.Mogućnost boje(3-4 boje) postaje relevantno.Raspon radne temperaturetreba da obuhvata -25 stepeni do 50 stepeni.Trajanje baterijetrebalo bi da prelazi 3 godine sa 4 ažuriranja dnevno.

Validacija specifikacije

Specifikacije dobavljača treba provjeriti u realnim uvjetima. Ovo nije opcionalno-naišli su se na značajne jazove između zahtjeva za tablicu podataka i proizvodnih performansi.

Testirajte vrijeme osvježavanja na minimalnim i maksimalnim radnim temperaturama, a ne samo na sobnoj temperaturi. Potvrdite omjer kontrasta pod stvarnim uvjetima osvjetljenja trgovine, a ne u laboratorijskom osvjetljenju. Potvrdite projekcije vijeka trajanja baterije sa predviđenom učestalošću ažuriranja i vrstom sadržaja-projekcije dobavljača obično pretpostavljaju najbolji- scenarij. Potvrdite kašnjenje ažuriranja-nivoa sa brojem ciljnih oznaka kako biste osigurali odgovarajuću skalu arhitekture mreže.

Usklađivanje tehnologije sa aplikacijom

Izbor tehnologije elektronskih naljepnica na policama na kraju se svodi na usklađivanje mogućnosti sa zahtjevima. Fizika elektroforetskih displeja postavlja čvrste granice-brzine osvježavanja, temperaturnu osjetljivost, ponašanje duhova-koje nikakva optimizacija neće prevazići. Razumijevanje ovih granica omogućava realističan dizajn sistema i odabir odgovarajuće tehnologije.

Za implementacije gdje se ograničenja uklapaju u aplikaciju-umjerene učestalosti ažuriranja, rad na temperaturi okoline,-sadržaj fokusiran na cijenu-ESL isporučuje uvjerljivu vrijednost kroz eliminaciju radne snage, poboljšanje tačnosti cijena i operativnu fleksibilnost. Za aplikacije koje se suprotstavljaju ograničenjima ESL-a-visoke-ažuriranja, ekstremne temperature, bogat medijski sadržaj-alternativne tehnologije ili hibridni pristupi mogu se pokazati prikladnijim.

Tehnologija nastavlja da napreduje. Brzina osvježavanja se postepeno poboljšava. Mogućnost boja se širi. Temperaturni rasponi se šire. Ali osnovna fizika ostaje. Uspješno postavljanje ESL-a zahtijeva rad unutar ovih ograničenja, a ne pretvaranje da ne postoje.
