Koliko košta E-ink displej?

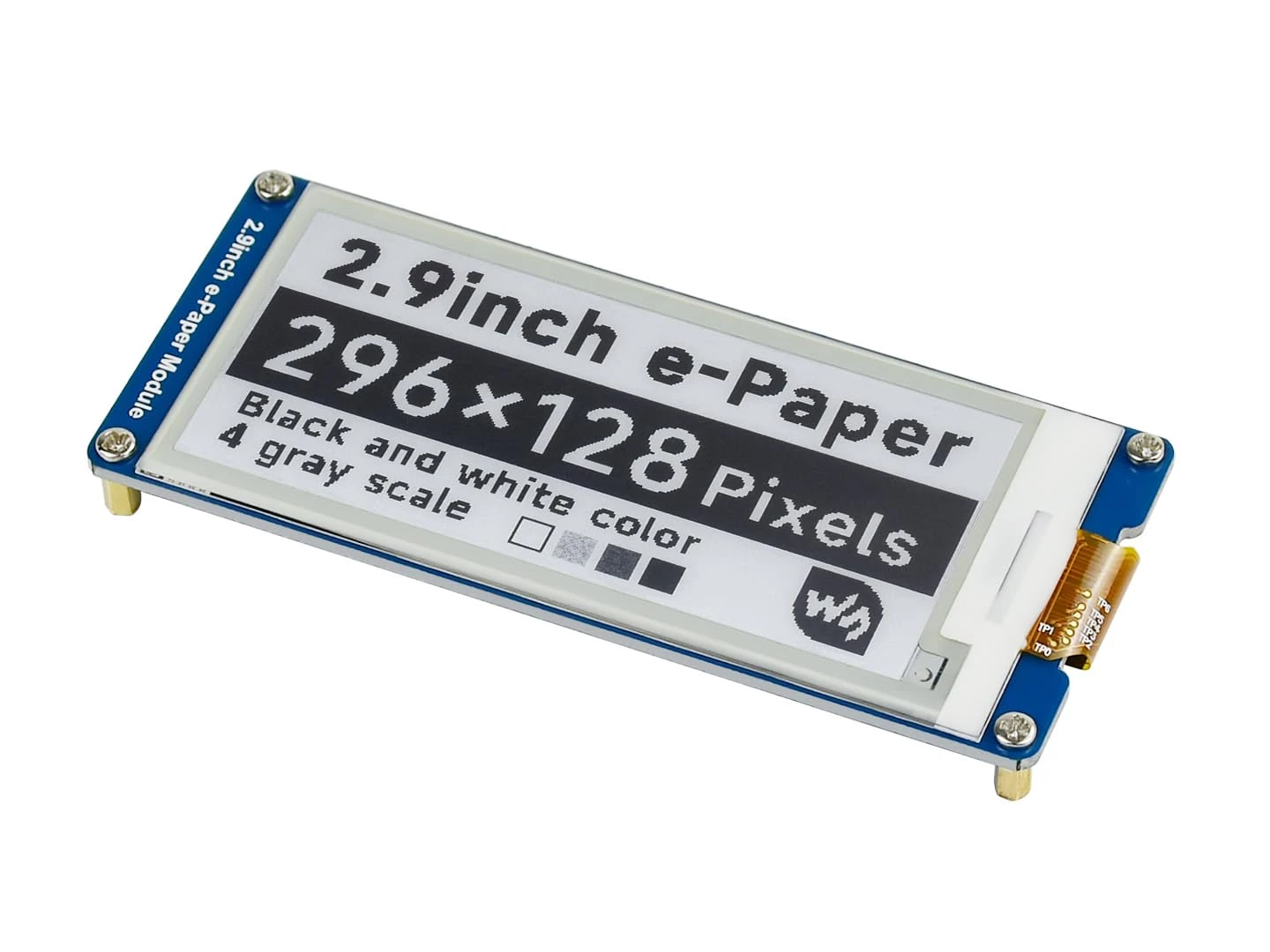

Moduli golog ekrana koštaju otprilike$5–$300, razvojni kompleti sa upravljačkim pločama koštaju otprilike$10–$450, a gotovi e-papirni displeji koštaju otprilike$800–$2,500.

2,9-inčni modul za e-ink košta 15 USD. Monitor e-ink od 25 inča košta 2.000 dolara. Ovo nije greška u kucanju. Ovo je realnost tržišta koje kontroliše jedna kompanija, ograničeno patentima i bez konkurencije.

The Price Landscape

Stvarni brojevi su zapanjujući u svom rasponu.

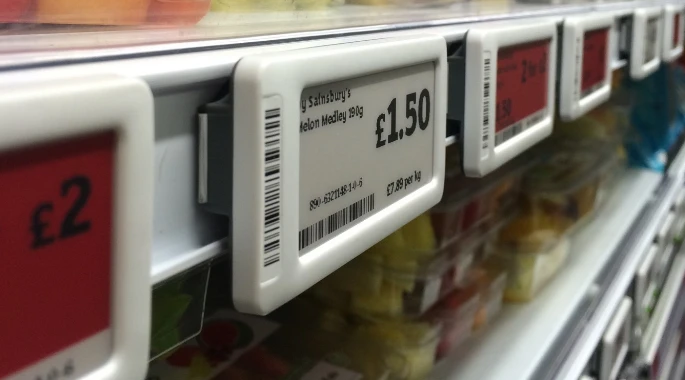

Na malom kraju-Paneli od 1,5" do 2,9"za elektronske naljepnice na policama i IoT senzore-tražite 5 do 20 USD za gole module, 10 do 30 USD za upravljačke ploče. Cijene robe. ESL tržište je dovelo do dovoljno velikih količina da ih učini zaista pristupačnim.

TheRaspon od 4,2" do 5,8"pokriva nosive uređaje i male displeje. Cijene se penju na $18–$45 za gole module, $25–$60 sa upravljačkim pločama-i dalje razumne za većinu projekata.

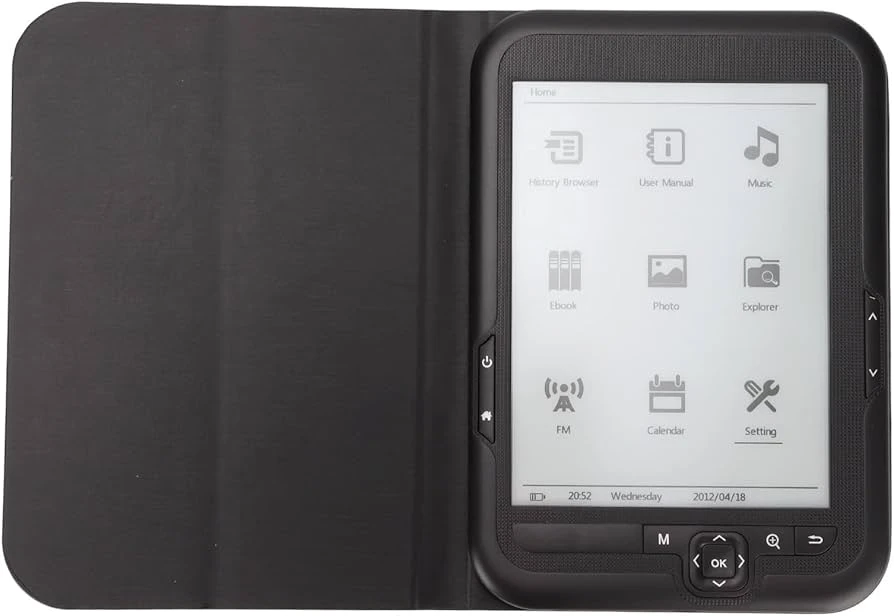

6 inčaje mjesto gdje većina potrošača prvi put susreće e-ink. Kindle Paperwhite. Format se usavršavao tokom petnaest godina. Ovo je standard e-čitača, a cijena odražava tu zrelost: 30 do 65 dolara za modul, 45 do 80 dolara s pločom drajvera. Nije jeftino, ali ni nečuveno. Plaćate otprilike 5-10 USD po dijagonalnom inču ove veličine.

Tada se kriva dramatično povećava.

A onda je tu25,3-inčna klasa-desktop e-monitori s tintom, bijeli kit svijeta e-papira. Troškovi sirovog panela su dostigli 800-1200 dolara. Gotovi monitori se prodaju za 1.500 do 2.500 dolara. Ekonomija ovdje jedva da ima smisla, ali doći ćemo do toga.

Boja menja sve.Ekrani u boji koštaju 1,5× do 3× više od svojih monohromatskih ekvivalenata u svakoj klasi veličine. Kaleido 3 modul u boji od 13,3-inča se prodaje po cijeni od 449 USD u službenoj prodavnici E Inka-i to je samo ploča. Galerija 3 paneli u punoj boji sa 50.000 boja imaju još veću cijenu, iako se tačne cijene rijetko javno objavljuju.

Ove cijene jedva da su se pomjerile za jednu deceniju. Sama ta činjenica govori da je nešto pokvareno.

Zašto E-Ink košta onoliko koliko košta

E Ink Holdings, tajvanska kompanija, kontroliše95% globalnog tržišta e-papirnih displeja. Neka taj broj uđe. Svaki Kindle. Svaki Kobo. Every ReMarkable. Svaka kutija. Svaka Supernote. Svaka elektronska etiketa na policama u svakom supermarketu, svakoj ljekarni, svakom skladištu. Svi koriste E Ink panele.

Ovo nije dominacija na tržištu. Ovo je monopol.

Priča o poreklu kompanije seže do MIT-ovog Media Lab-a iz 1990-ih, gde su istraživači razvili osnovnu mikrokapsuliranu elektroforetsku tehnologiju. Spin-off kompaniju, E Ink Corporation, kupio je tajvanski Prime View International 2009. Tri godine kasnije, 2012., E Ink je apsorbirao SiPix, svog jedinog značajnog konkurenta u to vrijeme. Rezultat je lanac opskrbe s jednom prigušnom tačkom.

Kada kupite bilo koji e-papirni uređaj od bilo kojeg proizvođača, vaš novac na kraju teče jednoj kompaniji u Hsinchu, Tajvan.

Patenti čine monopol trajnim.Osnovni patent za mikrokapsulirani elektroforetski displej, zaveden 1996. godine, je istekao. U teoriji, ovo je trebalo da otvori kapije. Svako bi trebao biti u mogućnosti da proizvodi e-papirne ekrane koristeći osnovnu tehnologiju.

Ali E Ink nije mirovao tokom tih godina{0}}zaštićenih patentom.

Kompanija troši otprilike150 miliona dolara godišnje za istraživanje i razvoj-srednja-tinejdžeri postotak prihoda. Za proizvođača ekrana ovo je izuzetno visoko. Samsung Display, koji radi u znatno većem obimu, troši manji procenat prihoda na istraživanje. Intenzitet istraživanja i razvoja kompanije E Ink je rival farmaceutskim kompanijama.

Ova investicija stvara kontinuirane prijave patenata. Nizovi filtera u boji. Brže osvježavanje valnih oblika. Fleksibilne plastične podloge. Poboljšani omjeri kontrasta. Niska{5}}operacija. Svaka generacija tehnologije donosi novu intelektualnu svojinu. Svaka nova karakteristika dodaje još jedan sloj tvrđavi.

Prvobitni istek patenta ništa nije promijenio. Tvrđava je jednostavno dobila nove zidine.

Svaki konkurent koji pokušava ući na tržište suočava se s izborom: licencirati tehnologiju E Ink-a (i prihvatiti njihovu moć određivanja cijena), razviti alternativne pristupe koji se kreću oko hiljada patenata (skupi i dugotrajni-) ili prihvatiti da će njihovi proizvodi biti tehnološki inferiorni (i stoga komercijalno neodrživi).

U igri je i začarani krug koji koristi monopolisti. Ukupni godišnji prihod E Inka kreće se oko milijardu dolara. To zvuči puno dok ne uporedite sa globalnim tržištem displeja, koje prelazi 150 milijardi dolara godišnje. E-papir zauzima samo djelić industrije prikaza.

Malo tržište znači mali obim proizvodnje. E Ink upravlja fabrikama koje su male u poređenju sa masivnim postrojenjima Gen 10.5 koje BOE i Samsung koriste za LCD i OLED proizvodnju. Male količine znače da nema ekonomije obima. Fiksni troškovi proizvodnje-čistionica, opreme, inženjerskog osoblja-se raspoređuju na manje jedinica.

Bez ekonomije obima cijene ostaju visoke. Panel od 6-inča e-mastera košta 30–60 USD. 6-inčni LCD panel košta 3–8 USD. Proizvodni procesi dijele sličnosti, ali razlika u volumenu stvara jaz u cijeni reda veličine.

Visoke cijene ograničavaju usvajanje. Potrošači gledaju e-uređaje sa mastilom, vide premium alternative u odnosu na LCD alternative i često biraju jeftiniju opciju. Proizvođači uređaja ograničavaju svoje linije proizvoda za e-ink jer je tržište manje.

Ograničeno usvajanje drži tržište malim. I ciklus se nastavlja.

Ovo je samoojačavajuća zamka koja se prekida samo ako neko uloži milijarde dolara da bi dosegao obim-ili ako velika tehnološka promjena učini trenutnu proizvodnju nevažnom. Nije se desilo ni jedno ni drugo. Čini se da nije ni jedno ni drugo.

Poređenje LCD-a

Razlika u cijeni između e-ink-a i LCD-a zaslužuje eksplicitnu pažnju, jer ilustruje koliko su cijene e-papira postale iskrivljene.

Kod veličine 6-inča-standardnog e-čitača-, LCD panel košta 3 do 8 USD. E-ink panel košta 30 do 60 dolara. To je8× do 10× premiumza e-papir. Obje tehnologije su zrele. Oba se proizvode u velikim količinama (iako u znatno različitim mjerilima). Premijum e-tinte ne može se objasniti samo složenošću proizvodnje.

Na 10 inča, LCD paneli koštaju 8 do 15 dolara. E-paneli koštaju 100 do 180 USD. Omjer se pogoršao na10× do 12×. Mogli ste kupiti deset LCD panela po cijeni jednog e-ink panela.

Klasa veličine 25-inča u potpunosti otkriva apsurd. 25-LCD panel-kao u osnovnom kancelarijskom monitoru - košta 40 do 80 dolara. E-ink panel od 25 inča košta 800 do 1200 dolara. To je a15× do 20× premium.

Gotovi 25-inčni LCD monitor se prodaje za manje od 100 USD u maloprodaji, uključujući panel, elektroniku drajvera, kućište, napajanje i profitnu maržu. Gotovi 25-inčni e-ink monitor prodaje se za 2.000 dolara ili više.

Tehnologija je drugačija, da. E-mastilo zahtijeva precizno generiranje talasnog oblika. Proizvodni proces koristi mikrokapsuliranje, a ne poravnavanje tečnih kristala. Prinosi mogu biti manji, tolerancije manje.

Ali da li je tehnologija 15× do 20× složenija? Da li je 15× do 20× skuplja proizvodnja u ekvivalentnom obimu?

Ne. Razlika u cijeni nije opravdana samo tehnologijom. To je opravdano strukturom tržišta. Kada jedna kompanija kontroliše snabdevanje i ne suočava se sa konkurencijom, cene odražavaju tržišnu moć, a ne troškove proizvodnje.

Tehnologija boja: Kaleido, Galerija i Spectra

Stigla je e-ink u boji, ali u više okusa sa dramatično različitim karakteristikama i cijenama.

Kaleido

Kaleidopredstavlja rješenje u boji za masovno{0}}tržište E Inka. Tehnologija postavlja niz filtera u boji (CFA) preko standardnog crnog-i-bijelog e{{4}sloja tinte-konceptualno slično načinu na koji LCD ekrani proizvode boju, iako se osnovna tehnologija piksela potpuno razlikuje. rezultat:4,096 boja pri 150 PPIrezolucija u boji, sa osnovnim monohromatskim slojem i dalje 300 PPI za crno-i-beli sadržaj. Tekst ostaje oštar jer se prikazuje u punoj rezoluciji. Slike u boji su donekle prigušene i niže{5}}rezolucije jer se filtriraju kroz CFA.

Brzine osvježavanja ostaju prihvatljive za čitanje-uporedive sa monohromatskim panelima. Nećete primijetiti značajna kašnjenja pri okretanju stranica ili skrolovanju kroz sadržaj u boji.

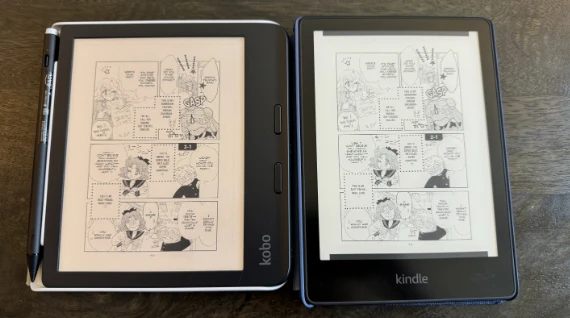

Kompromisi{0}}su stvarni. Boje izgledaju isprano u odnosu na LCD ili OLED. Zasićenost je ograničena. Rezolucija boje od 150 PPI znači da fini detalji u boji izgledaju blago meki. Čitljivost na direktnoj sunčevoj svjetlosti-e-ubistvena karakteristika mastila-je donekle smanjena jer filter u boji apsorbira svjetlost.

Kaleido 3 modula koštaju otprilike50–80% višeod ekvivalentnih monohromatskih panela. Kaleido 3 panel od 7 inča može koštati 50-70 dolara, dok monohromatski panel košta 30-40 dolara. Premijum je značajan, ali nije previsok, zbog čega se Kaleido pojavio u potrošačkim uređajima kao što su Kobo Libra Color i različiti Boox modeli u boji.

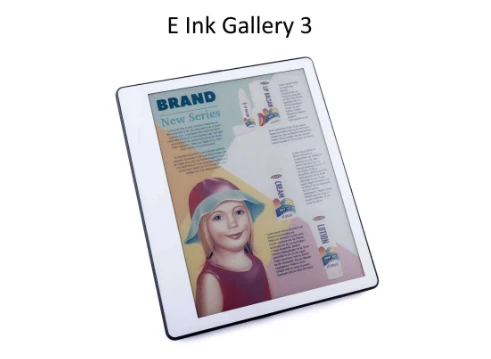

Galerija 3

Galerija 3je fundamentalno drugačiji pristup i nalaže fundamentalno različite cijene. Umjesto filtriranja bijele svjetlosti kroz nizove boja, Galerija 3 koristi sistem od četiri-pigmenta-cijan, magenta, žuta i bijela-pakovana u svaku mikrokapsulu. Svaki piksel sadrži sva četiri pigmenta, koji se mogu selektivno pomicati na površinu za gledanje kroz različite sekvence električnog polja.

Nije potreban filter u boji. Rezultat: otprilike50.000 boja pri punih 300 PPIrezoluciju na cijelom ekranu. Slike u boji su dramatično življe od Kaleida. Tehnologija se približava onome što biste mogli nazvati "dovoljno dobrom" reprodukcijom boja za mnoge slučajeve upotrebe.

Zamjena-je brzina. Premještanje četiri različite vrste pigmenta na precizne pozicije zahtijeva vrijeme. Osvježavanje boje punog-kvaliteta može potrajati do 1,5 sekunde. Režimi brzog osvježavanja postoje, ali žrtvuju preciznost boja. Ne gledate video na ekranu Galerije 3. Ne možete čak ni glatko da skrolujete kroz dokument u boji.

Paneli Galerija 3 su rezervisani za premium aplikacije. E Ink ne objavljuje cijene, a gotovi proizvodi koji koriste Gallery 3 rijetko prelaze troškove panela. Ali dokazi su jasni u maloprodajnim cijenama: tableti u boji e-note koji koriste Galeriju 3 komanduju premium od 500 do 800 dolara u odnosu na monohromne ekvivalente sa identičnim karakteristikama. ReMarkable 2 košta 450 dolara. Uporedivi uređaj u boji Gallery 3 košta 900 dolara ili više.

Spectra 6

I onda postojiSpectra 6, koji cilja na potpuno drugačije tržište: reklame i maloprodajne displeje. Tehnologija koristi šest-izlaznih boja sa četiri-pigmentne mikro čašice arhitekture, optimizirane za ekrane velikog-formata koji se rijetko mijenjaju. Razmislite o promotivnim natpisima trgovina prehrambenih proizvoda, displejima sa informacijama o aerodromima, naljepnicama muzejskih eksponata-aplikacijama gdje su vam potrebna boja, veličina i nulta potrošnja energije između ažuriranja. Veličina panela dostiže 75 inča 2025. Cijene se kreću u hiljadama dolara. Prodaja se odvija isključivo putem B2B kanala sa ugovorenim ugovorima, obavezama po obimu i prilagođenim uslugama integracije.

Ako čitate ovaj članak pokušavajući da shvatite kako kupiti Spectra 6 panel za lični projekat, odgovor je: vjerovatno ne možete, a definitivno ne možete to priuštiti.

Šta različiti kupci zapravo plaćaju

Tržište e-tinta opslužuje radikalno različite kupce po radikalno različitim cijenama. Gdje sjedite u hijerarhiji određuje koliko plaćate.

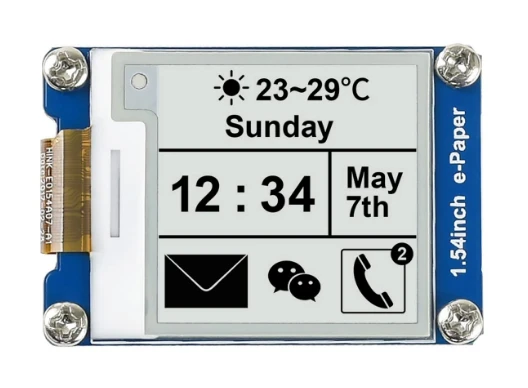

Nivo hobista/proizvođača

Ako pravite lični projekat-pametni kućni displej, e-meteorološku stanicu na papiru, umjetničku instalaciju-kupujete na Waveshare, Adafruit, Good Display ili AliExpress. Vaša tipična kupovina: razvojni komplet od 2,9" do 7,5" sa upravljačkom pločom, trakastim kablovima i uzorkom koda. Raspon cijena:15 do 120 dolaraovisno o veličini i karakteristikama.

Provjera stvarnosti: plaćate maloprodajne cijene uz punu maržu. Svaki posrednik uzima svoj deo. Waveshare kupuje panele od E Inka (ili ovlaštenih distributera), dodaje elektroniku drajvera, piše dokumentaciju, upravlja otpremom i pruža korisničku podršku. Sve to košta.

7,5-inčni Waveshare trobojni komplet košta 50-90 USD u zavisnosti od toga gdje ga kupujete. Taj isti panel, kada ga Amazon kupi u milionskim količinama, vjerovatno košta ispod 20 dolara, uključujući elektroniku drajvera. Plaćate 3× do 4× premiju za privilegiju da kupujete jednu po jednu jedinicu.

Ovo nije nepravedna -mala-distribucija koja ima stvarne troškove. Ali to znači da se budžeti hobista brzo troše. Izgradnja kontrolne table sa četiri-panela e-mogla bi koštati 300 USD samo u panelima.

Mali proizvodni nivo

Jednom kada naručite 100–1000 jedinica za izradu prototipa ili proizvodnju malih{3}}razmjera, igra se mijenja. Radite preko distributera, Alibaba dobavljača ili pokušavate direktno kontaktirati tvornicu. Cijene se obično kreću20–40% ispod maloprodajena ovim volumenima. Panel koji košta 60 USD na Waveshare-u mogao bi biti dostupan po cijeni od 40 do 45 USD putem odnosa s distributerom.

Ali stvarnost se komplikuje. Ponude zahtijevaju NDA-da dobavljači ne žele da konkurenti znaju njihove cijene. Minimalne količine narudžbe stvaraju prepreke: možda ćete se morati posvetiti 500 jedinica da biste dobili dobru cijenu, ali vam je potrebno samo 200 za vašu početnu proizvodnju. Rok isporuke se proteže na sedmice ili mjesece. Dosljednost kvaliteta postaje vaš problem.

Mali kupci nemaju nikakvu polugu. E Ink ne brine o vašoj narudžbi od 500 jedinica. Oni prodaju milione panela Amazonu. Vaše poslovanje živi ili umire na osnovu odluka o raspodjeli koje su donesene za kupce hiljadu puta veće od vaše veličine.

Enterprise/OEM nivo

Sa 10,000+ jedinica godišnje, imate posla direktno sa prodajnim predstavnicima E Ink ili ovlaštenim proizvodnim partnerima. Procjene industrije pokazuju da veliki proizvođači originalne opreme plaćaju10–15 USD za panel od 6 inča-u poređenju sa 30-60 USD u maloprodaji. Količinske cijene su realne, a jaz je ogroman.

Amazon, Kobo, Rakuten i glavni ESL dobavljači kao što su Pricer i SES-imagotag rade na ovom nivou. Oni pregovaraju o više-godišnjim ugovorima, garantovanoj dodjeli, prilagođenim specifikacijama i cijenama koje pojedinačni kupci nikada neće vidjeti. Razlika između maloprodajnih i količinskih cijena može premašiti 70%.

Ovi odnosi takođe dolaze sa obavezama: posvećenost obimu, razvojna partnerstva, ponekad ekskluzivnost novih tehnologija. Kada E Ink lansira novu tehnologiju veličine panela ili boje, veliki OEM-ovi često dobijaju prvi pristup.

Ako pokušavate pokrenuti kompaniju za e-čitače za potrošače i natjecati se s Kindle cijenama, shvatite da se ne takmičite samo sa Amazonovim brendom i ekosistemom. Vi se takmičite sa njihovim troškovima komponenti, koji su vjerovatno 50-70% niži od vaših.

Sekundarno tržište

Postoji i tržište u sjeni za panele e-inkara koje većina kupaca nikada ne razmatra: reciklirane i višak komponenti. Izvori uključuju reciklirane Kindle i Kobos (ekrani često traju više od uređaja), povučene elektronske sisteme naljepnica na policama (prodavnice nadograđuju i odbacuju stari hardver), višak zaliha iz otkazanih projekata i prekoračenja proizvodnje.

Cijene se kreću30–50% cijene novog panela. Panel od 6 inča koji košta 40 dolara nov bi mogao biti dostupan za 15 do 20 dolara u reciklaži.

Kompromisi{0}}su značajni. Nema garancije-ako je ploča neispravna, gubite se. Potencijalna degradacija{4}}e-paneli sa mastilom mogu razviti zaglavljene piksele ili neujednačen kontrast tokom vremena i upotrebe. Nepoznata historija-ne znate koliko je ciklusa osvježavanja panel doživio ili kako je pohranjen.

Što je najvažnije, reciklirani paneli zahtevaju prilagođeni razvoj drajvera. Ne dobijate uredan razvojni komplet sa dokumentacijom. Dobijate golu ploču, možda sa vrpcastim konektorom, i morate sami da shvatite pinout, valne oblike pokretanja i sekvence inicijalizacije.

Ovo tržište je pogodno samo za iskusne programere hardvera sa osciloskopima, strpljenjem i tolerancijom na kvar. Nije za hobiste koji grade svoj prvi e-papirni projekat.

Cijene gotovog proizvoda

Goli paneli su jedno. Gotovi uređaji su ono što većina potrošača zapravo kupuje, a cijene odražavaju mnogo više od same cijene panela.

Gotov e-čitač ili e-note uređaj uključuje e-ink panel, ali i: procesor (obično baziran na ARM-u), RAM i pohranu, bateriju, sloj osjetljiv na dodir (kapacitivni ili elektromagnetni), sistem prednjeg svjetla, plastično ili aluminijumsko kućište, dugmad i proizvođače softvera za razvoj, regulatorne marže i portove trgovac na malo.

Trošak panela može predstavljati20–40% od troška materijalaza potrošački uređaj. Sve ostalo se slaže.

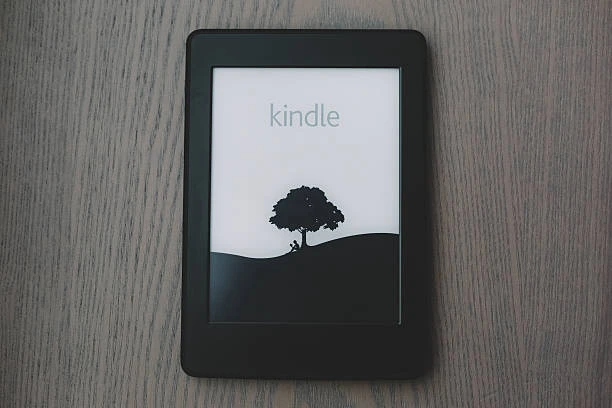

{0}}Čitaoci (100–280 USD)

Kindle Paperwhite i Kobo Clara zauzimajuRaspon od 100 do 180 dolaraza osnovne jednobojne 6-inčne e-čitače. Vrhunske karakteristike-toplo osvjetljenje, veći prostor za pohranu, hidroizolacija-guraju prema višem kraju. E-čitači u boji poput Kobo Libra Color su stigli uRaspon od 200 do 280 dolara, koristeći Kaleido tehnologiju. Premija od ~$100 u odnosu na monohromatske ekvivalente odražava i povećanje troškova panela i faktor novosti.

Po ovim cijenama, e-čitači su postali zaista pristupačni većini čitalaca. Kindle Paperwhite košta manje od desetak knjiga u tvrdom povezu. Ponuda vrijednosti je jasna, čak i sa premiumom e-ink-a u odnosu na LCD.

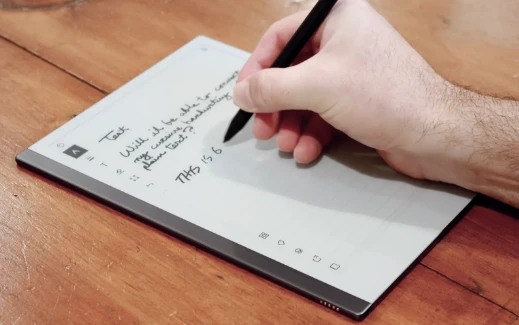

E-Note Tableti (400–900 USD)

Ovdje cijene e-note tableta dramatično rastu. ReMarkable 2 košta okolo$450. Pokreće se serija Book Note Air$400–$500. Supernote uređaji zauzimaju sličnu teritoriju. Sa 10,3 inča, ovo su profesionalni alati namijenjeni-zapisnicima, akademicima i poslovnim korisnicima koji žele iskustvo-poput pisanja papira.

Ovdje je prijedlog vrijednosti manje očigledan. Tablet e-note od 450 USD se takmiči sa iPadom od 329 USD koji radi sve što radi e-note, plus milione drugih stvari. Imajte na umu da kupci plaćaju posebno za papir-kao što je iskustvo, okruženje bez ometanja-i smanjeno naprezanje očiju.

E-bilješke velikog-formata od 13,3- inča guraju se uRaspon od 550 do 800 dolara. Verzije u boji-koje koriste Galeriju 3-mogu premašiti$900. Po ovim cijenama kupujete specijalizirani alat za specijalizirane tokove posla. Tržište je malo, ali posvećeno.

E-Monitori mastila (500–2500 USD)

E-monitori tinte predstavljaju najekstremniji obračun-od-vrijednosti na cijelom tržištu. 10,3-inčni Dasung Paperlike 103 košta$500–$800. Ovo je sekundarni monitor veličine velikog tableta, pogodan za prikazivanje dokumenata ili referentnog materijala dok radite na primarnom ekranu. 13,3-inčni monitori iz Booxa (Mira serija) i Dasunga (HD-FT) rade$800–$1,200. U ovoj veličini možete razumno čitati pune dokumente, uređivati ​​tekst ili pretraživati ​​web stranice-ako možete tolerirati brzinu osvježavanja.

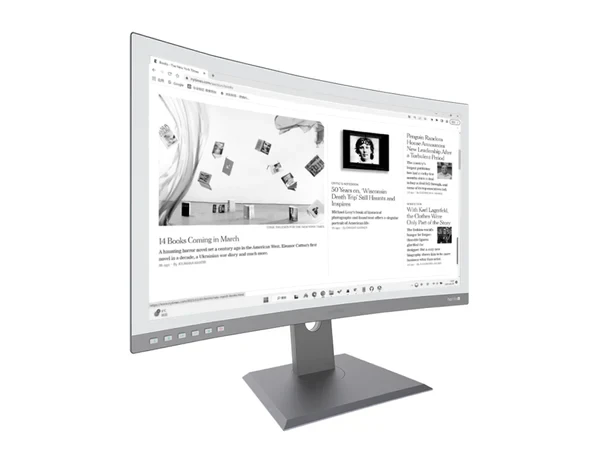

25,3-inčni desktop monitori su vodeći proizvodi: Dasung Paperlike 253 na$2,250, Boox Mira Pro po sličnim cijenama, verzije u boji guraju prema naprijed$2,500.

2.250 dolara vam daje mnogo na tržištu ekrana. 32-inčni 4K OLED monitor sa osvežavanjem od 120Hz, podrškom za HDR i milionima boja: oko 900 dolara. 27-inčni profesionalni monitor za uređivanje fotografija sa fabričkom kalibracijom boja: oko 700 dolara. 49-inčni ultraširoki zakrivljeni monitor za igre: oko 800 dolara.

Po cijeni jednog 25,3-inča e-inčni monitora, mogli biste kupiti dva OLED-a profesionalnog nivoa i imati novca više.

E-monitori tinte se ne takmiče u vrijednosti. Ne takmiče se po karakteristikama. Prodaju se kupcima sa specifičnim potrebama-smanjenje naprezanja očiju, papir-poput estetike, eliminacija odsjaja-koji bukvalno nemaju alternativu. Proizvođači to znaju. Cijene to odražavaju.

Skriveni troškovi o kojima vam niko ne govori

Ako pravite proizvod sa e-tintom-ne kupujete gotov uređaj, već razvijate nešto novo-cijena panela je samo početak.

Driver Electronics

Paneli sa sirovim e-mastilom ne prihvataju jednostavne digitalne ulaze. Zahtijevaju kontrolne ploče sposobne za generiranje složenih valnih oblika-precizno vremenski podešenih naponskih sekvenci koje pokreću nabijene pigmentne čestice unutar mikrokapsula. Postoje-gotovi-kontrolori. IT8951 je uobičajen za veće panele. Različiti kontroleri Good Display i Waveshare upravljaju manjim veličinama. Ovi dodaju$10–$50na vašu listu materijala, u zavisnosti od rezolucije i karakteristika. Prilagođeni razvoj drajvera-ako su vam potrebne specifične karakteristike, niža cijena po obimu ili manji faktori oblika-dodaju sedmice inženjerskog vremena. Potrebni su vam hardverski inženjeri koji razumiju visoko-naponsko prebacivanje, vremenska ograničenja i EMI upravljanje. Ova ekspertiza nije uobičajena.

Razvoj talasnog oblika

A tu je i podešavanje talasnog oblika-ovo je dio koji zaista privlači ljude. E-Ekran sa mastilom ne uključuje i isključuje samo piksele. Svako osvježavanje uključuje pažljivo kalibriran slijed naponskih impulsa koji mora uzeti u obzir prethodno stanje piksela, željeno novo stanje, temperaturu i željeni kvalitet slike.

Ove tabele za traženje talasnog oblika su tajni sos kvaliteta prikaza e-tinta. Dobri talasni oblici proizvode oštar tekst sa minimalnim dvostrukim efektima. Loši valni oblici proizvode zamućene slike, vidljive artefakte i prerano trošenje piksela.

Razvoj talasnog oblika nije dokumentovan.Ne postoji javna specifikacija. Ne postoji standardizovani format. Ovo je mračna umjetnost stečena pokušajima i greškama, intenzivnom karakterizacijom opreme-i ponekad skupim konsultantskim angažmanima s E Inkom ili ovlaštenim partnerima.

Kompanije kao što su Good Display i Waveshare obezbjeđuju unaprijed{0}}podešene valne oblike sa svojim razvojnim kompletima. Ovo dobro funkcionira za izradu prototipa i male{2}}proizvodnje. Prilagođene implementacije-različiti uvjeti rada, različite varijante panela, optimizirani načini osvježavanja-zahtijevaju obrnuti inženjering postojećih talasnih oblika ili razvoj novih od nule.

Budžet shodno tome.

Dodirnite Integracija

Većina potrošačkih uređaja s e-mastilom uključuje dodirni unos, bilo kapacitivni (dodir prsta) ili elektromagnetni (olovka, korištenjem Wacom ili slične tehnologije digitalizatora). Dodirni slojevi nisu uključeni u cijenu osnovnog panela. To su zasebne komponente koje moraju biti vezane za ekran, kalibrirane i integrisane u vaš softver. Kapacitivna integracija dodira dodaje20–30%do troškova panela. Panel od 50 dolara postaje 60-65 dolara dodirom. Integracija elektromagnetnog digitalizatora-potrebna za precizan unos olovkom u e-note aplikacije-dodaje slične premije, ponekad i više.

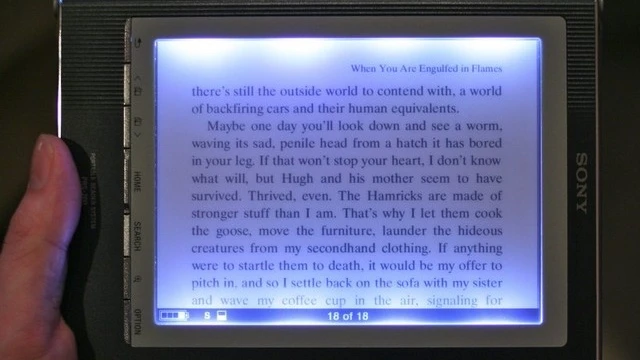

Sistemi prednjeg svetla

E-Ekran tinte reflektira. Izgledaju sjajno na ambijentalnom svjetlu, ali postaju beskorisni u mraku. Većina potrošačkih uređaja uključuje prednje osvjetljenje kako bi se riješilo ovo ograničenje. Sistemi prednjeg svjetla koriste ivične-LED diode i svjetlosne vodiče za distribuciju osvjetljenja po površini ekrana. Dobro-dizajnirana prednja svjetla su nevidljiva kada su isključena i pružaju ravnomjerno osvjetljenje kada su aktivna. Loše dizajnirana prednja svetla stvaraju vidljive žarišne tačke, neujednačenu osvetljenost i odsjaj koji ometa. Moduli prednjeg svjetla dodaju$5–$20po jedinici ovisno o kvaliteti i karakteristikama poput podešavanja temperature boje. Integracija dizajna-koja osigurava da se svjetlovod pravilno veže za ekran bez uticaja na optički kvalitet-zahtijeva dodatni inženjering.

Rizik lanca snabdevanja

Možda najznačajniji skriveni trošak:zavisnost od jednog-izvora. E Ink Holdings je vaš jedini dobavljač za elektroforetske displeje. Ako oni imaju proizvodni problem, imate proizvodni problem. Ako se njihove cijene povećaju, vaše marže se smanjuju. Ako potražnja većih kupaca (Amazon, glavni dobavljači ESL-a) potroši dostupnu alokaciju, vaše narudžbe se vraćaju nazad.

Ne postoji rezerva. Ne postoji drugi izvor. Ne postoji alternativni dobavljač kojeg možete kvalifikovati tokom nestašice.

Razborite hardverske kompanije grade odnose sa više dobavljača za kritične komponente. Sa e-mastilom, to je nemoguće. Vaš lanac snabdevanja ima jednu tačku neuspeha, koju kontroliše kompanija čiji interesi možda nisu u skladu sa vašim.

Šta se dalje dešava

Predviđanje budućnosti je opasno. Predviđanje budućnosti monopol{1}}kontrolisanog tržišta je dvostruko. Ali određeni trendovi se čine vjerovatnim.

Skoro{0}}Termin (1–2 godine)

U narednih godinu ili dvije cijene panela u boji će polako opadati kako se Kaleido 3 povećava. Tehnologija je dovoljno zrela za masovnu proizvodnju, a konkurencija među proizvođačima uređaja bi trebala stvoriti određeni pritisak na cijenu. Ekran-velikog formata iznad 25 inča će ući u-proizvodnju veće količine. Monitori od 25,3-inča koji su trenutno na tržištu su u suštini ručno izrađeni-premium proizvodi. Kako se proizvodnja standardizuje, cijene bi mogle pasti za 10-20%. Tržište elektronskih naljepnica na policama nastavlja brzo da se širi, podstičući ukupnu potražnju za panelima s e-mastilom. Ovo je dobra vijest za budućnost tehnologije, iako rast ESL-a prvenstveno koristi maloj proizvodnji panela, a ne veličinama orijentiranim na potrošača.

U ovom vremenskom periodu ne treba očekivati ​​značajniji poremećaj cijena. Monopol E Inka ostaje siguran. Ulaganja u proizvodnju traju godine da se materijalizuju. Ništa na skoro{3}}ostalom horizontu ne ugrožava status quo.

Srednjoročno-(3–5 godina)

U naredne tri godine, dodatni osnovni patenti će isteći, što će teoretski otvoriti mogućnosti za konkurenciju. Ostaje neizvjesno da li će neko iskoristiti ove otvore.

Kineski konkurentipredstavljaju najrealniju prijetnju dominaciji E Inka. Guangzhou OED je godinama razvijao elektroforetsku tehnologiju s ograničenim komercijalnim uspjehom. BOE-Najveći svjetski proizvođač ekrana-uložio je u DES (Digital Electrophoretic System) tehnologiju koja bi potencijalno mogla konkurirati ponudom E Inka.

Ako ovi konkurenti dostignu komercijalnu održivost-velike ako-cijene bi mogle pasti za 20-30% kako proizvođači uređaja steknu prednost u pregovorima. Konkurencija ne mora da zauzme većinsko tržište da bi uticala na cene; samo postojanje kredibilne alternative mijenja dinamiku pregovora.

Fleksibilni troškovi e-papira trebali bi se smanjivati ​​kako proizvodni procesi sazrijevaju. Fleksibilni paneli trenutno imaju značajnu prednost u odnosu na čvrste displeje sa-staklom. Ove premije se mogu smanjiti kako obim proizvodnje.

Nepoznate varijable

Ali niko ne može da predvidi:Hoće li BOE ili drugi giganti ulagati ozbiljno u elektroforetsku tehnologiju?BOE ima proizvodne kapacitete, inženjerski talenat i finansijske resurse da direktno izazove E Ink. Ali e-papir je malo tržište po standardima BOE. Tržište od 1 milijarde dolara je greška zaokruživanja za kompaniju sa godišnjim prihodom od 30+ milijardi dolara. Strateški slučaj za masovno ulaganje je nejasan.

Hoće li alternativne tehnologije postići komercijalni uspjeh?Cholesteric LCD nudi neke karakteristike poput e-papira- (bistabilan, reflektirajući) uz potencijalno niže troškove proizvodnje. Displeji za elektrokvašenje obećavali su mnogo, ali su malo komercijalno isporučili. Mogu se pojaviti nove tehnologije. Ostaje da se vidi da li bilo koji može odgovarati e-kombinaciji karakteristika-kontrasta, bistabilnosti, ugla gledanja, fleksibilnosti-.

Hoće li E Ink preventivno sniziti cijene kako bi odbranio tržišni udio?Monopolisti koji se suočavaju sa potencijalnom konkurencijom ponekad strateški smanjuju cijene, prihvatajući niže marže kako bi obeshrabrili ulaganja potencijalnih konkurenata. E Ink bi mogao smanjiti cijene za 20–30% i ostati profitabilan. Da li bi žrtvovali maržu kako bi očuvali monopol? Odluka nije isključivo ekonomska-već uključuje teoriju igara, korporativnu strategiju i procjene konkurentskih prijetnji koje autsajderi ne mogu procijeniti.

Hoće li Apple, Samsung ili drugi veliki igrači ući na tržište?Velika kompanija za potrošačku elektroniku koja razvija ozbiljne e-ink proizvode mogla bi preoblikovati cijeli lanac nabavke. Godinama se šuška o Appleovom interesu za e-papir bez ikakvih dokaza. Samsung ima stručnost u proizvodnji ekrana da se direktno takmiči sa E Inkom ako je motivisan. Ni jedni ni drugi nisu napravili značajne poteze u ovom pravcu.

Iskrena procjena: niko ne zna. Najvjerovatniji ishod je nastavak postepene evolucije-polagano opadanje cijena, polako poboljšanje tehnologije, polako širenje aplikacija-umjesto dramatičnih poremećaja. Ali poremećaj, ako do njega dođe, mogao bi doći brzo.

Cijene displeja sa e-tinom nisu određene složenošću proizvodnje, materijalnim troškovima ili tehnološkom sofisticiranošću. Ono je određeno tržišnom strukturom.

Jedna kompanija kontroliše snabdevanje. Patenti blokiraju konkurenciju. Tržište je premalo da privuče dobro-finansirane izazivače. Cijene ostaju visoke jer ih ništa ne tjera na niže.

Za kupce, ovo stvara jednostavnu kalkulaciju:

Ispod 50 dolaradaje vam male razvojne module-2,9" do 5,8"-za izradu prototipa, IoT projekte i učenje. Po ovoj cijeni, e-ink ima smisla za hobiste projekte čak i sa premium u odnosu na LCD. Jedinstvene karakteristike-papira-kao što su izgled, bistabilnost, čitljivost na dnevnom svjetlu - opravdavaju cijenu za odgovarajuće primjene.

$100–$300pokriva potrošačke e-čitače i osnovne uređaje e-note. Tržište e-čitača od 6- inča dostiglo je pravu zrelost i razumne cijene. Ako želite namjenski uređaj za čitanje, vrijednost je solidna.

$400–$800kupuje profesionalne e-note tablete i male e-monitore e-ink. Plaćate značajne premije za papir-kao što je iskustvo pisanja i-smanjenje naprezanja očiju. Ovo su alati za specifične tokove posla, a ne uređaji opće{6}}namjene.

$1,500–$2,500je teritorija desktop e-ink monitora. Kupci na ovom nivou imaju specifične potrebe-ozbiljne probleme s naprezanjem očiju, posebne estetske sklonosti, profesionalne aplikacije koje zahtijevaju papir-poput displeja-i bez alternativa. Cijene odražavaju ograničenu potražnju.

$3,000 i višepredstavlja specijalizovane displeje velikog-formata, prilagođene industrijske aplikacije i rješenja za digitalno oglašavanje. To su kupovine preduzeća sa budžetima preduzeća, o kojima se pregovara preko B2B kanala.

Ove cijene nisu fer. Nisu efikasni. Oni ne odražavaju troškove proizvodnje osnovne tehnologije u razumnom obimu. Oni su jednostavno trošak kupovine od monopola na tržištu na kojem niko nije izgradio održivu alternativu.

Pitanje nije da li su ekrani sa e-mastilom skupi. Jesu, neosporno.

Pitanje je hoće li itko slomiti vlast E Ink Holdingsa na tržištu prije nego što tehnologija zastari-zamijeni je nekom budućom tehnologijom prikaza koja nudi prednosti e-papira bez njegovih ograničenja i monopolskih cijena.
