Osnovna razlika koju prvo trebate znati

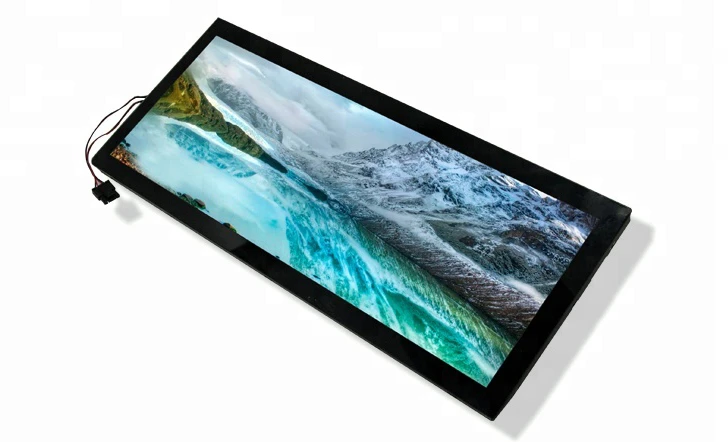

LCD ekrani i LED ekrani rade na potpuno različite načine. Jednom kada ovo shvatite, biranje između njih postaje mnogo lakše.
LCD bar ekranirade kontrolirajući svjetlo koje dolazi odostraga. Postoji jedinica za pozadinsko osvetljenje, a molekuli tečnih kristala se uvijaju i okreću da propuštaju svetlost ili je blokiraju. Kristali sami po sebi ne proizvode svjetlo-to su u suštini kapci sa filterima u boji.
LED bar ekraniprave svoje svetlo. Male crvene, zelene i plave LED diode proizvode i svjetlost i boju u isto vrijeme. Svaki piksel je svoj mali izvor svjetlosti.
Osvetljenost
Svjetlina odlučuje gdje će ekran zapravo raditi. Ovo mjerimognjide (cd/m²), a postoje i stroga ograničenja koja ne možete zaobići pametnim instalacijskim trikovima.
Za maloprodaju u zatvorenom prostoru sa kontroliranom rasvjetom, potrebno vam je najmanje350 nita. Negdje uOpseg 500-700radi bolje. Stavite taj displej blizu prozora i odjednom ga gledate700 minimum, sa1000-1500biti sigurniji. Polu{1}}spoljna mjesta sa indirektnim suncem to potiču2000-3500 nita. Potpuno na otvorenom na direktnom suncu?5000 nita najmanje, a većina instalatera preporučuje6000-8000.
LCD ima najviše oko 2500 nita, a tamo dolaze samo specijalizovani{0}}modeli velike svjetline. Te jedinice rade deblje-možda 40-60% više dubine - i brže sagorevaju.
LED počinje od 800 i prelazi 10.000 nita.
Full outdoor znači LED.

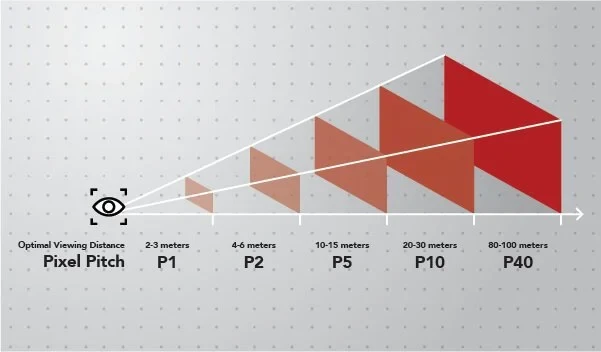

Gustina piksela i udaljenost gledanja
LCD ekrani sa trakom dolaze sa fiksnim brojem piksela iz fabrike. Uzmite 37-inčni LCD ekran sa trakom od 1920×540. Dobijate dosljedan60+ PPIbez obzira gde stojite. To je oštro na pola metra, nepotrebno na pet metara.
Ekrani sa LED trakama omogućavaju vam da odaberete gustinu pikselanagib piksela. Matematika je jednostavna: uzmite korak piksela u milimetrima i pomnožite sa 1,0 do 1,5 da biste dobili optimalnu udaljenost gledanja u metrima.
P4.0gdje većina projekata pada-obuhvata4-6 metara slatko mjestokoji radi za instalacije tržnih centara, oznake aerodroma i izloge maloprodajnih objekata. Budi čvršće ako treba.P2.0podnosi raspon od 2-3 metra, a plaćate otprilike duplo.P1.2postoji za one rijetke situacije u kojima ljudi stoje na dohvat ruke od velikog LED zida. Uz 5x cijenu.
LCD ima smisla kada se gledaoci približe bliže od 2 metrai prikazujete detaljan tekst ili grafiku.LED pobjeđuje kada udaljenost gledanja prelazi 2,5 metaraa vizuelni uticaj je važniji od sitnog slova.
Omjer kontrasta: Zašto LED pobjeđuje na tamnoj pozadini
Omjer kontrasta mjeri razliku između najsjajnije bijele i najtamnije crne boje koju ekran može proizvesti.
LCD ovdje ima strukturalni problem. Pozadinsko osvetljenje prolazi kroz ceo panel sve vreme. Kada želite da prikažete crno, ti pikseli ne mogu potpuno blokirati svetlost. Dobijate tamno sivu umjesto prave crne. IPS paneli obično postižu1000:1 do 1500:1kontrast. VA paneli se bolje snalaze3000:1 do 5000:1.
Svaki LED piksel se može potpuno isključiti. Nema struje znači nema svetlosti, što značistvarna crna. Standardni SMD LED paneli hit5000:1 do 8000:1. Više-COB LED može doseći10.000:1 ili čak 100.000:1.
Ako vaš sadržaj koristi tamne pozadine ili logotipe{0}}visokog kontrasta, ovo je važno. Za tekst na svijetlim pozadinama, većina ljudi neće primijetiti.
Performanse boje
LCD bar ekrani obično pokrivaju72-100% sRGB, rad u8-bitna dubina boje (16,7 miliona boja), i postićiΔE tačnost boje između 2-5. Konzistentnost je njihova snaga-pozadinsko osvjetljenje se ravnomjerno raspršuje, tako da se boje poklapaju po cijelom panelu bez kalibracije.
LED nudi širi raspon(90-140% sRGB)i dublje dubine boje(10-16 bita, preko milijardu boja). Tačnost-izvan--tačnosti je lošija, sa ΔE koji radi 3-6, a potrebno je raditi na usklađivanju boja između modula. Svaka ozbiljna LED instalacija uključuje kalibraciju na bazi kolorimetra.
Brzina osvježavanja i snimanje kamere
Brzina osvježavanja postaje stvarna briga kada će ljudi fotografirati ili snimati vaš ekran. To se sada stalno dešava u maloprodajnim i javnim prostorima.
LCD radi na60Hz standard, sa 120Hz dostupnim na premium modelima. Ovo je dobro za ljudske oči, ali može stvoriti trake kada neko snima video svojim telefonom. Komercijalni LED paneli obično rade1920Hz do 3840Hz, čime se eliminišu oni-artefakti linije skeniranja koji se pojavljuju u snimku pametnog telefona.
Želite li ovo sami testirati?Snimite prikaz u usporenom-načinu rada vašeg telefona pri 240 fps. Horizontalne crne trake koje se kreću kroz sliku znače da brzina osvježavanja nije dovoljno visoka.
Panel Technology

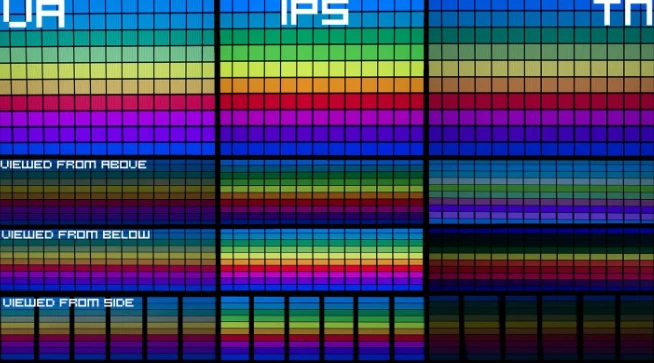

Tipovi LCD panela
IPS (u-promjena ravni)paneli vam daju178 stepeni /178 stepeni uglovi gledanjasa odličnom preciznošću boja. Vrijeme odgovora traje 8-14ms, a nivoi crne su umjereni-primijetit ćete sivkasto crne, a ne prave crne. Oni dobro funkcionišu za ekrane na ivici polica koji se gledaju iz više uglova i menija gde je tačnost boja važna.
VA (Okomito poravnanje)ponuda panela178 stepeni /160 stepeni uglovi gledanja. Vertikalne performanse često opadaju pod ekstremnim uglovima. Preciznost boja je dobra, vrijeme odziva je brže na 4-8ms, a nivo crne je bolji od IPS-a. Oni odgovaraju video sadržaju i brendovima koji koriste šeme tamnih boja.
ADS/AFFS varijantesu opcije industrijskog{0}}klasa sa produženom tolerancijom temperature od-30 stepeni do +80 stepeni. Vrijedi premium samo za transport ili ekstremna okruženja.
LED Packaging Technologies
Terminologija se brzo zbunjuje.

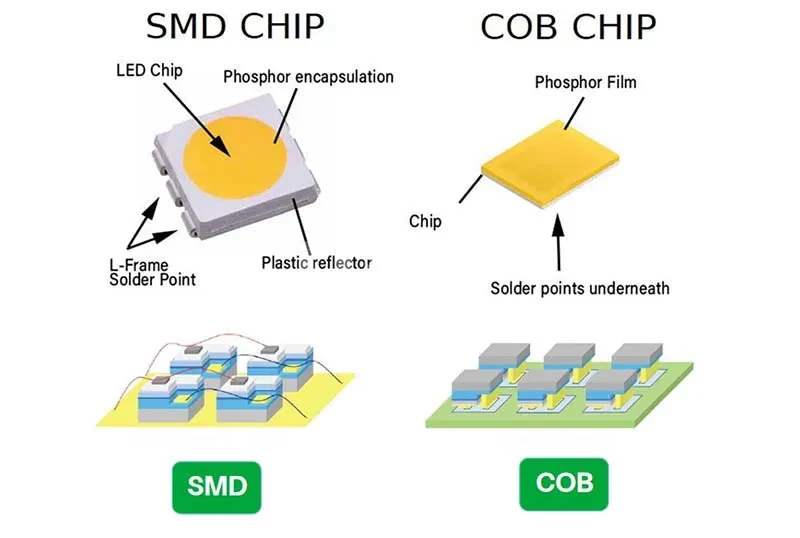

SMD (uređaj za{0}}površinsku montažu)dominira unutrašnjim i polu{0}}spoljnim instalacijama. Tri LED čipa (crveni, zeleni, plavi) montiraju se na jedan nosač i kapsuliraju u smolu. Visina piksela se kreće od P1.0 do P10.
Ranjivosti su stvarne: izložene LED površine mogu se fizički oštetiti, vlaga može prodrijeti na granice smole, a direktan kontakt prstima može pomjeriti komponente. Za prodajne spratove i stanice za prevoz na kojima ljudi mogu dodirnuti ekran, ovo je važno.
COB (čip{0}}na-ploči)montira LED čipove direktno na PCB podlogu, a zatim sve pokriva jednoličnim zaštitnim slojem. Cijela površina modula na kraju postaje glatka i kontinuirana-bolja fizička izdržljivost, otpornost na vlagu i poboljšan kontrast od premaza između piksela koji upija svjetlost-. Troškovi teku30-50% višeod ekvivalentnog SMD.
GOB (Ljepilo-na-ploču)je kompromisna opcija: standardna SMD tehnologija sa epoksidnim premazom koji se dodaje nakon montaže. Zaštita poput COB-po nižoj cijeni. Vidjet ćete blago smanjenje svjetline (5-10%) i potencijalno žutilo uz produženo izlaganje UV zračenju.
Native vs. Cut Panels
Proizvođači panela za trake dobijaju svoje panele na dva načina, a razlika je važnija nego što većina kupaca shvata.
Native Bar Panels
One su napravljene korištenjem proizvodnih maski dizajniranih posebno za ultra-široke omjere širine i visine. Dimenzije su namjerne od samog početka. Dobavljači voleBOE, AUO, Innolux i CSOTnapravite namjenske linije proizvoda rastegnutog{0}}formata.
Šta dobijate: ravnomerna distribucija pozadinskog osvetljenja sve do ivica, potpuni strukturalni integritet sa standardnom debljinom stakla, konzistentne brtve po celom perimetru i šabloni standardne rezolucije kao što su1920×158, 1920×360 ili 1920×540.
Izrežite i promijenite veličinu panela
Oni počinju kao standardni 16:9 paneli koji se nakon proizvodnje fizički režu na dimenzije šipki. Panel od 1920×1080 može postati više traka od 1920×270.
Rezanje razbija pečat između staklenih slojeva-svjetlo curi na rubovima. Integritet stakla je ugrožen na linijama rezova, što znači više loma tokom transporta i ugradnje. Originalno pozadinsko osvetljenje je dizajnirano za ceo panel, tako da delimični paneli dobijaju neravnomerno osvetljenje. A te ugrožene zaptivke propuštaju vlagu, ubrzavajući degradaciju tečnih kristala tokom vremena.
Uočavanje rezanih panela:potražite ne-standardne vertikalne rezolucije kao što je158, 203 ili 270 piksela. Zatražite listove sa specifikacijama panela sa stvarnim brojevima dijelova proizvođača. Pravi izvorni paneli imaju dokumentirane brojeve modela u katalozima dobavljača.
Rezane ploče su 30-50% jeftinije.Popust postoji jer je kvalitet zaista lošiji.
Real Applications

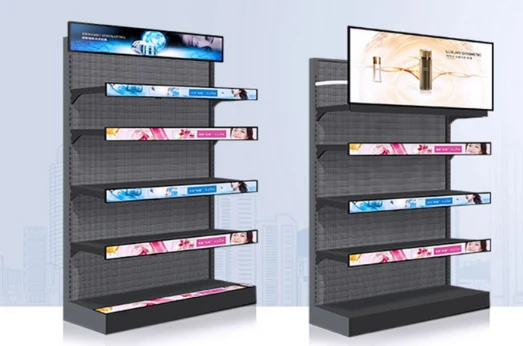

Maloprodajne police-Ekran na ivici
Imate kontrolisano unutrašnje osvetljenje, ljude koji stoje jako blizu (ponekad ispod metra kada posežu za proizvodima) i sadržaj koji je uglavnom tekst i cene. Osim toga, vjerovatno pokrećete desetine ili stotine ovih stvari.
LCD pobjeđuje ovdje, i nije posebno blizu.Niko ne stoji 4 metra od ivice police. Vaši gledaoci su blizu, što znači da vam je zapravo potrebna LCD gustina piksela. Tekst izgleda jasno zbog načina na koji LCD obrađuje subpikselno prikazivanje. A kada kupujete 200 jedinica umjesto 2, razlika u cijeni između LCD-a i LED-a se zaista povećava.
Tanak profil takođe pomaže. Većina šina za montažu{1}} na ivici polica je dizajnirana imajući na umu dimenzije LCD-a, tako da se ne borite sa hardverom.
Nešto uOpseg 500-700 nita sa IPS panelimaradi dobro. VA funkcionira ako svi prilaze iz istog smjera, ali ljudi rijetko kupuju. Pobrinite se da dobijete izvorne panele i veličinu-koju obično gledateOpseg 23-42 inča.
Displeji sa informacijama o transportu
Vozovi, autobusi, aerodromi. Okruženje je surovo na načine na koje ljudi ne razmišljaju dok se nešto ne pokvari. Konstantne vibracije. Oscilacije temperature koje bi ubile potrošačku elektroniku. A ove stvari rade 18+ sati dnevno.
Zahtjevi za certifikaciju u osnovi donose ovu odluku umjesto vas.Željeznička industrija ima EN50155, automobilska industrija treba E-certifikaciju, a putevi odobrenja za LCD su zreli i dobro{2}}dokumentirani. LED certifikat za transport? Još uvijek sustižem.
Osim papirologije, industrijski LCD sistemi za montažu imaju decenijama dokazanu otpornost na vibracije. Težina je takođe važna kada postavljate displeje u vozila. A pošto ljudi sjede ili stoje relativno blizu, ne gubite prednost u rezoluciji LCD-a.
Trebat ćete industrijske{0}}ocijenjene IPS panele koji bar podnose-20 stepeni do +60 stepeni. Specifikacije vibracija bi se trebale pokazati1G kontinuirani minimum tolerancije, idealno sa 3G otpornošću na udarce. Osvetljenost okolo700-1000 nitapodnosi odsjaj prozora.

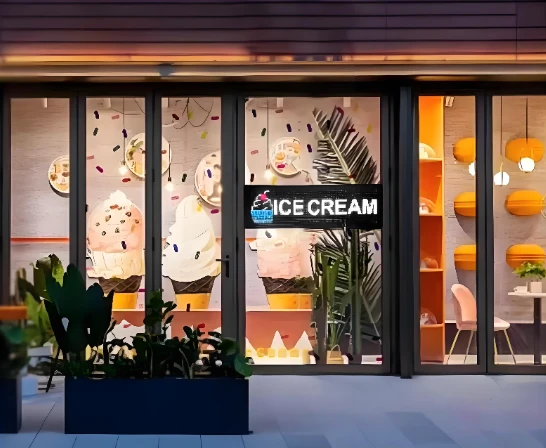

Vanjski izlog i izlozi
Sunčeva svetlost menja sve. Mi pričamo100.000 luksapo vedrom danu. LCD ovdje fizički ne može konkurirati.
LED je jedina prava opcija na otvorenom.Potrebno vam je 5000-8000 nita za borbu protiv direktne sunčeve svjetlosti, a to jednostavno nije nešto što LCD može pružiti. Otpornost na vremenske uvjete je također važna jer ćete to željetiIP65 ili boljina prednjoj površini. Veće udaljenosti gledanja (ljudi preko puta, automobili u prolazu) znače da ćete ionako preplatiti za gustinu piksela LCD-a.
Idi saP3-P6 nagib pikselaovisno o tome koliko je daleko vaš tipični gledalac. Pobrinite se da dobijeteOsvježavanje 3840Hztako da dobro fotografiše na društvenim mrežama. Raspon radne temperature bi trebao podnijeti sve što mu lokalna klima postavlja.

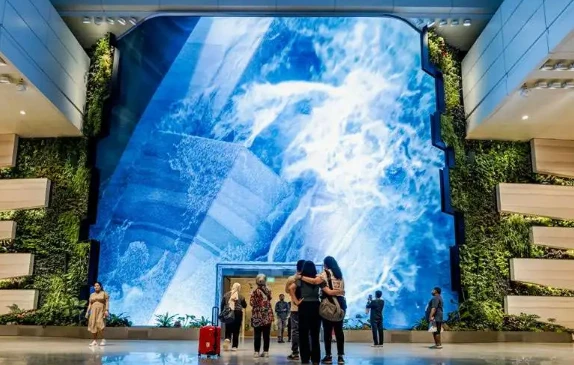

Velike-Instalacije u zatvorenom prostoru
Tržni centri, aerodromi, kongresni centri, korporativni lobiji. Veliki prostori sa visokim plafonima i gledaocima koji mogu biti udaljeni 20 metara.
Bešavni faktor je ono što ubija LCD ovdje.Najveći LCD panel koji ćete naći je oko 88 inča. Želite li ići duže? Postavljate ploče zajedno, a ti okviri su vidljivi. Dizajneri pokušavaju da ugrade okvire u estetiku.
LED moduli se besprekorno spajaju.Želite kontinuirani prikaz od 30 metara? LED to rješava. Zakrivljena instalacija koja se omotava oko stuba? LED to rješava. Udaljenosti gledanja u ovim prostorima su savršeno usklađeni sa P2.5-P4 visinom piksela, što je ionako slatka tačka za LED.
Za vrhunske instalacijeP2.5radi dobro. Standardni komercijalni rad dobro se slažeP3-P4. Svjetlina ovisi o prostoru, ali obično800-1500 nitapokriva većinu scenarija u zatvorenom prostoru. Definitivno nabavite dizajn prednjeg-modula za pristup jer će neko morati da servisira ovu stvar na kraju, a vi ne želite da objašnjavate zašto morate da zatvorite deo tržnog centra da biste pristupili zadnjem delu ekrana.

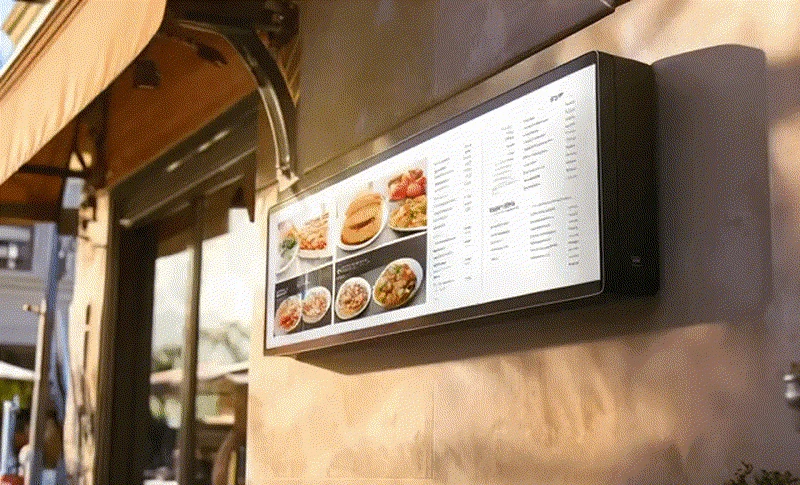

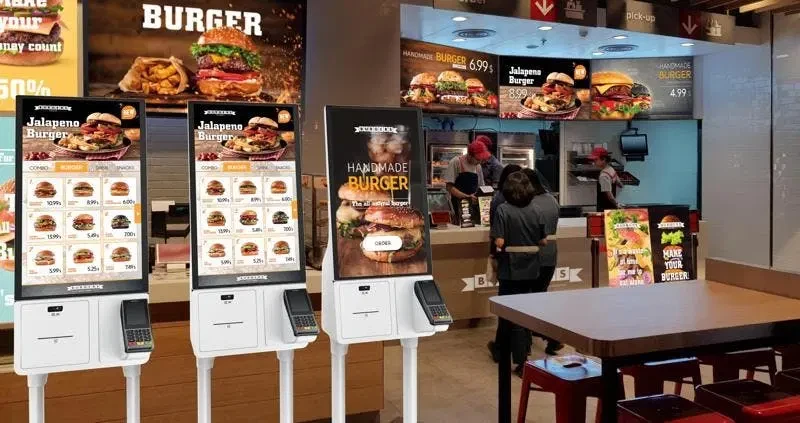

Tabla restorana i QSR menija
Budžet je ovde bitan. Marže restorana su male, a vlasnici pomno provjeravaju svaku kupovinu opreme.
Sadržaj je uglavnom tekst sa povremenim fotografijama hrane.LCD prelijepo prikazuje tekst.Udaljenost gledanja je obično raspon od 1,5-4 metra gdje bilo koja tehnologija radi dobro tehnički, ali LCD košta znatno manje za kupovinu i rad.
Jedna stvar koju treba uzeti u obzir: kuhinje stvaraju masnoću i paru. Čak iu trpezariji, te stvari migriraju. Želite neku vrstu zaštitnog stakla preko ekrana. Preklop od kaljenog stakla je standardan. Ako obavljate samostalno{4}}naručivanje,PCAP mogućnost dodiradodaje možda 15-20% na cijenu, ali otvara novu funkcionalnost.
Osvetljenost okolo500-700 nitarukuje tipičnom restoranskom rasvjetom.IP54 na prednjoj površinitreba smatrati obaveznim, a ne izbornim.
Dugoročna{0}}razmatranja troškova
Unapredni trošak je samo početak. Ispod je grubo poređenje. Rezultati će se razlikovati ovisno o cijenama električne energije, obrascima korištenja i da li se nešto pokvari.
Za LCD ekran (ekvivalent od 37 inča):akvizicija teče okolo$400, napajanje pri 12 sati dnevnog rada košta možda 8 USD godišnje u zavisnosti od tarifa, izdvojite oko 40 USD godišnje za održavanje, a zamena pozadinskog osvetljenja oko 4. godine dodaje još oko 150 USD.Otprilike 800 dolara za pet godina.
Za ekran sa LED trakom ekvivalentne površine prikaza na P2.5:akvizicija se vrti okolo$900, energija košta nešto više na možda 13 dolara godišnje pod istim uslovima. Rezerve za održavanje mogu biti niže jer LED diode imaju tendenciju da budu izdržljivije. Zamjena modula obično nije potrebna u roku od pet godina ako se kupi pristojan kvalitet.Negdje oko 1.050-1.100 $ ukupno.
LED radi oko 35% više od LCD-a tokom pet godinau tipičnim scenarijima u zatvorenom prostoru.
Matematika se mijenja za različite situacije. Duže primjene favoriziraju LED-LCD pozadinsko osvjetljenje brže degradiraju nakon 5. godine, dok LED održava 70%+ svjetline do 8. godine. Instalacije na otvorenom potiskuju LCD modele visoke{6}}svjetline na $800+ dok isporučuju lošiju dugovječnost, čineći LED cijenu-ekvivalentnom ili jeftinijom. Velike bešavne instalacije zahtevaju složeno poravnanje okvira sa LCD-om, a na skali, jednostavnija montaža LED-a smanjuje troškove rada dovoljno da se zatvori jaz.
Šta tražiti prilikom kupovine
Za LCD Bar ekrane
Počnite od samog panela. Želiš znatiko ga je zapravo napravio (BOE, AUO, Innolux)i određeni broj modela. Ovo je važno jer je to način na koji potvrđujete da dobijate izvorni panel, a ne nešto što je izrezano sa standardnog ekrana. Rezane ploče su jeftinije s razlogom.
Specifikacije svjetline mogu biti zavaravajuće. Neki proizvođači mjere u sredini ploče gdje je najsvjetlije, drugi vam daju prosjek po cijeloj površini.Pitajte koju metodu su koristili.Centralno mjerenje od 700 nita može biti samo 550 nita u uglovima.
Uzmitip pozadinskog osvetljenjau pisanom obliku budući da rubno-osvijetljeno i direktno{1}}osvijetljeno imaju različite karakteristike uniformnosti.Raspon bojatreba navesti kao postotak sRGB-a ili drugog standarda koji zaista možete provjeriti. Nemojte samo prihvatiti "dobru reprodukciju boja" kao odgovor.
Bitne su i operativne stvari:temperaturni opseg, MTBF brojke, šta tačno pokriva garancija (samo paneli? pozadinsko osvetljenje? napajanje?). I provjerite da li znate dimenzije sučelja za montažu prije nego što dizajnirate svoj instalacijski hardver.
Za LED trake
Kvalitet LED dioda se jako razlikuje, aproizvođač čipovaje tvoj prvi trag.Nationstar, Kinglight, Cree, Nichiasu imena koja želite da vidite. Generički "visoko-kvalitetni LED" ne znači ništa.
Ne vjerujte specifikacijama o nagibu piksela.Ponesite čeljusti ako radite fabrički pregled.
Brzinu osvježavanja je lako provjeriti sami. Izvucite telefon, prebacite se na usporeni-video pri 240 fps i snimite ekran. Crne trake koje se pomiču kroz sliku znače da brzina osvježavanja nije onakva kakvu su tvrdili. Ovo traje 30 sekundi i spasilo je klijente od loših kupovina.
Mjerenje svjetline je još jedna oblast u kojoj proizvođači postaju kreativni. Ako trošite ozbiljan novac,donesite kalibrirani mjerač na inspekciju. Displej sa 6000 nita koji zapravo daje 4500 neće ga seći na direktnoj sunčevoj svetlosti.
Neke manje očigledne stvari koje treba zakucati: Jekalibracija bojauključeno u isporuku ili se to dodatno naplaćuje? Šta jetolerancija ravnostiizmeđu modula? (Vidljivi šavovi često dolaze od modula koji ne sjedaju savršeno u ravnini.) Koliko dugo će garantiratidostupnost rezervnog modula? Minimalno pet godina, jer je displej koji ne možete popraviti obaveza. I uzmitepolitika mrtvih pikselau pisanoj formi sa stvarnim brojevima, a ne samo sa "prihvatljivom stopom po standardu industrije".
Pa koji?
LCD radi bolje za:gledanje izbliza ispod 1,5 metara, tekstualni-teški sadržaj, standardna unutrašnja rasvjeta,{2}}budžetski projekti, instalacije ispod 3 metra ukupne dužine, aplikacije omogućene na dodir{4}}i transportna okruženja sa problemima vibracija.
LED ima više smisla za:gledanje udaljenosti veće od 3 metra, video-dominantni sadržaj, okruženja sa visokim ambijentalnim osvjetljenjem, bilo koja polu-spoljna ili vanjska primjena, premium prezentacije brenda, bešavne staze veće od 5 metara, 24/7 rad planiran nakon 5 godina i zakrivljene ili arhitektonski kreativne instalacije.
Opseg gledanja od 1,5-3 metra sa standardnim unutrašnjim osvetljenjem može da ide u oba smera. Pogledajte druge faktore. Izračunajte koje su prednosti bitne za određeni projekat.Kada je blizu ravnog, LCD obično pobjeđuje na cijeniosim ako nije posebno potrebna bešavna dužina, vanjska svjetlina ili video uticaj.
