Ovi kvarovi imaju obrasce, a većina se dijagnosticira za 30 minuta ili manje. Ovaj vodič je strukturiran oko načina na koji rješavanje problema zapravo funkcionira: počevši od onoga što možete vidjeti na ekranu, a zatim raditi unatrag do uzroka. Bilo da održavatekomercijalni LCD ekraniu maloprodaji, pokretanju panela na javnim kioscima ili otklanjanju grešaka na ugrađenom hardveru tokom razvoja, dijagnostički proces je isti.
Brzi pregled simptoma
Koristite ovu tabelu kao svoj prvi filter. Više uzroka može proizvesti isti simptom, stoga ga tretirajte kao početni smjer, a ne kao konačni odgovor.
| Simptom | Najvjerovatniji uzrok | Prva akcija |
|---|---|---|
| Potpuno taman ekran, bez pozadinskog osvetljenja | Nestanak struje ili pregoreo osigurač | Izmjerite ulazni napon na pinovima modula |
| Ekran uključen, ali vrlo prigušen | Degradacija pozadinskog osvetljenja ili neispravan LED niz | Testirajte krug pozadinskog osvjetljenja nezavisno |
| Slaba slika vidljiva samo uz baterijsku lampu | Kvar pozadinskog osvjetljenja - panel je funkcionalan | Pregledajte LED trake i strujni krug |
| Displej koji treperi ili treperi | Labav trakasti kabl ili nestabilan napon napajanja | Ponovo postavite sve konektore; provjerite valovitost napajanja |
| Vertikalne ili horizontalne linije preko ekrana | Napuknuta podloga ili kvar upravljačkog sklopa | Vizualni pregled; zamijeniti upravljačku ploču |
| Kodirani znakovi ili znakovi koji nedostaju | Nepodudaranje protokola ili greška u firmveru | Provjerite komunikacijske postavke prema tablici sa podacima |
| Bijeli ekran bez sadržaja | Greška inicijalizacije ili gubitak signala | Provjerite konfiguraciju protokola; potvrdite tajming resetovanja |
| Trajna slika duha ili urezana- | Statička slika na starom panelu predugačka | Ciklus napajanja; pokrenite testni uzorak -osvježavanja piksela |
| Unos dodirom se ne registruje | Oštećen dodirni kabl ili oštećen firmver | Provjerite trakasti kabel; re-kontrolor dodira blica |
| Nasumično resetovanje ili ciklus napajanja | Naponski skok ili nedovoljan kapacitet struje | Izmjerite napajanje osciloskopom; dodati zaštitu od prenapona |
Šta zapravo uzrokuje kvarove LCD modula?
Degradacija pozadinskog osvetljenja
Pozadinsko osvjetljenje je najčešći kvar jedne-komponente u LCD modulima. LED nizovi se postepeno zatamnjuju tokom svog radnog vijeka - proizvođači kvalifikuju proizvode prema kojimaJEDEC standardi za ispitivanje pouzdanosti poluvodiča, a nazivni vijek trajanja značajno varira između panela -potrošačke i industrijske{1}} klase. Uvijek pogledajte specifikaciju vašeg specifičnog modula za njegov nazivni vijek trajanja pod vašim radnim uvjetima, a ne generičku industriju.
Displej sa oslabljenim pozadinskim osvetljenjem i dalje prolazi električne provere. Panel radi - samo ne može proizvesti čitljivu sliku u normalnom ambijentalnom svjetlu. Ako ekran izgleda prihvatljivo u zamračenoj prostoriji, ali postaje gotovo nevidljiv pod jakim kancelarijskim osvetljenjem ili na otvorenom, pozadinsko osvetljenje je prva stvar koju treba testirati.
⚠️ Uobičajena greška:kompenzacija zatamnjenja pozadinskog osvjetljenja guranjem svjetline na maksimum. Ovo ubrzava habanje LED dioda i skraćuje preostali vijek trajanja komponente koja je već-degradirajuća. Odabirom hardvera sa odgovarajućim prostorom za svjetlinu od početka izbjegavate problem u potpunosti - pogledajte šta razlikujeLCD moduli komercijalnog{0}}klaseod alternativa potrošačkog{0}}klase.
Problemi sa konektorom i kablom
Trakasti kablovi, zebra konektori i lemni spojevi degradiraju pod vibracijama, termičkim ciklusima i ponovljenim savijanjem. Režim kvara je gotovo uvijek isprekidan: treperenje u određenim orijentacijama, ispušteni segmenti ekrana pod vibracijom ili ekran koji radi pri pokretanju, ali ne radi na radnoj temperaturi. Ponovno postavljanje svakog konektora prije naručivanja dijelova rješava značajan dio pritužbi na terenu uz nultu cijenu.
Environmental Stres
Hladnoća usporava reakciju tečnih kristala; toplina ubrzava starenje polarizatora i raslojavanje ljepila; vlažnost korodira elektrode iznutra, stvarajući nedostajuće segmente ekrana koji se postepeno pogoršavaju tokom nedelja. Uvijek navedite za najgore-uvjete, a ne prosječne. Za primjenu u zahtjevnim okruženjima,integrirana rješenja LCD zaslona s usklađenim ocjenama zaštite okolišavrijedi procijeniti prije postavljanja, a ne nakon neuspjeha na terenu.
⚠️ Uobičajena greška:testiranje displeja u laboratorijskim uslovima i pod pretpostavkom da će isto raditi na otvorenom, u hladnom skladištu ili u blizini izvora vlage - bez provjere da li ocijenjena IP klasa modula i temperaturni raspon zapravo odgovaraju okruženju za implementaciju.
Problemi sa napajanjem i kvarovi drajvera
Naponski skokovi uzrokuju trenutno oštećenje upravljačkog sklopa. Mreškanje napajanja - AC šum na DC šini - uzrokuje suptilnije, kumulativno oštećenje: nasumična resetiranja, šum slike i skraćeni vijek trajanja LED dioda. Konsultujte tablicu podataka vašeg modula za njegov maksimalni dozvoljeni napon talasanja; ne postoji univerzalni prag koji se primjenjuje na sve tipove panela.
Greške u firmveru i neusklađenosti protokola su posebna kategorija koja uvjerljivo oponaša kvar hardvera. Bijeli ekran ili kodirani izlaz nakon zamjene ploče ili ažuriranja softvera je često greška u konfiguraciji, a ne pokvarena ploča. Ova razlika je bitna kadapoređenje formata LCD i LED traka ekrana- različite tehnologije imaju različita ponašanja protokola i potpise grešaka.
Dijagnostički proces u šest-korak
Proradite kroz ove po redu. Zaustavite se čim identifikujete grešku - nepotrebne zamjene gube vrijeme i uvedite nove varijable.
Korak 1 - Vizuelna inspekcija prije uključivanja-.Potražite pukotine, kondenzaciju iza ploče, tragove izgaranja na PCB-u i pomaknute ili savijene trakaste kablove. Ako nađete fizičko oštećenje, nemojte uključivati struju. Kratki spoj može uzrokovati kaskadno oštećenje koje je daleko skuplje od originalnog kvara.
Korak 2 - Provjerite ulazni napon.Upotrijebite multimetar na pinovima ulaza napajanja modula. Uobičajeni nazivni naponi za TFT panele su 3,3V, 5V ili 12V - provjerite vaš podatkovni list. Očitavanje više od 5% izvan specifikacija opravdava istragu. Za povremene kvarove, dodajte osciloskop da provjerite mreškanje napajanja prema dozvoljenim specifikacijama u tablici sa podacima.
Korak 3 - Izolirajte pozadinsko osvjetljenje.U zamračenoj prostoriji, osvijetlite baterijskom lampom na površinu ploče pod uglom. Ako možete razaznati bledu sliku, panel je funkcionalan i samo pozadinsko osvetljenje nije uspelo. Ovaj pojedinačni test eliminiše pola dijagnostičkog stabla za manje od 10 sekundi - i radi jednako dobro naLCD displeji u formatu bar-kao na standardnim pravougaonim panelima.
Korak 4 - Metodično mijenjajte kablove i ploče.Učitajte poznati-dobar uzorak za testiranje. Zamijenite trakasti kabel provjerenom radnom jedinicom. Ako kvar prati kabl, problem je u kablu. Ako ostane na ploči, ploča je sljedeća. Prvo zamijenite najjeftiniju, najpristupačniju komponentu.
Korak 5 - Provjerite komunikacijski protokol.Bijeli ekran ili iskrivljeni izlaz nakon zamjene ploče je gotovo uvijek greška u konfiguraciji. Provjerite brzinu prijenosa (UART), SPI način rada (CPOL/CPHA) ili I2C adresu u odnosu na tablicu sa podacima. Ovaj korak hvata nesrazmjeran udio grešakaokruženja prikaza kioskagdje se moduli zamjenjuju na terenu, često iz nekompletne dokumentacije.
Korak 6 - Ponovite uslove polja na klupi.Zaslon koji radi u laboratoriji, ali ne uspijeva u primjeni, gotovo uvijek ima korijenski uzrok topline ili vibracije. Konektor koji je marginalni na 22 stepena može se potpuno otvoriti na 55 stepeni. Primijenite kontroliranu toplinu tokom testiranja na klupi - greška koja se pojavi iznad određene temperature identificira termičku ekspanziju kao mehanizam direktno.
Popraviti ili zamijeniti? Okvir za odlučivanje
Popravka ima smisla kadakvar je lokaliziran na jednu zamjenjivu komponentu - kabl, niz pozadinskog osvjetljenja, ažuriranje firmvera - modul je dio sistema gdje nabavka zamjene uključuje značajan zastoj ili redizajn, a cijena popravke je očigledno manja od nove jedinice.
Zamjena ima više smisla kadaviše simptoma se pojavljuje istovremeno. Prigušeno pozadinsko osvjetljenje, istrošenost konektora i zamagljivanje slike koji se pojavljuju zajedno su pouzdan pokazatelj kraja radnog vijeka, a ne jedna greška koja se može popraviti. Zamjena također ima smisla kada trenutni modul nudi bolje specifikacije - veću svjetlinu, širu radnu temperaturu, bolju zaštitu od ulaska - što bi smanjilo buduće opterećenje održavanja.
Prije nego što se posvetite bilo kojem putu, proradite kroz ovih pet pitanja:
- Je li ovo prvi kvar jedinice ili je kvar i ranije?
- Je li greška ograničena na jednu zamjenjivu komponentu?
- Da li ukupna cijena popravke - dijelova, rada i zastoja - ostaje jasno ispod cijene zamjene?
- Hoće li popravljena jedinica realno izdržati kroz preostale potrebe sistema za servisiranje?
- Nudi li trenutna zamjena značajno bolje specifikacije za ovu aplikaciju?
Ako tri ili više odgovora idu u prilog zamjeni, to je općenito jasniji put. Pregledajte cijeluasortiman proizvodailirazgovarajte sa specijalistomo izvorima. Za kontekste maloprodaje i signalizacije,prilagođene LCD konfiguracije za maloprodajne natpisečesto isporučuju bolju-ekonomiju na duge staze od direktne zamjene poput-za-like.
Preventivno održavanje
- Kontrole životne sredine:Postavite unutar raspona nazivne temperature i vlažnosti modula, koristeći najgore-uslove za planiranje. U okruženjima sa visokom-vlažnošću, zatvorena kućišta sa provjerenim IP ocjenama su zahtjev, a ne mjera opreza.
- Upravljanje napajanjem:Koristite propisane izvore napajanja sa hardverskom zaštitom od prenapona. Izbjegavajte neprekidno pokretanje pozadinskog osvjetljenja pri maksimalnoj svjetlini - prilagodljiva kontrola svjetline smanjuje habanje LED dioda bez vidljivog uticaja na upotrebljivost.
- Planirani pregledi:Mjesečno - provjeravajte sjedište konektora i potražite kondenzaciju. Tromjesečno - pokrenite dijagnostički test uzorak i provjerite napon napajanja pod opterećenjem. Godišnje - provjeravajte mreškanje napajanja i pregledajte optičke slojeve na raslojavanje ili starenje polarizatora.

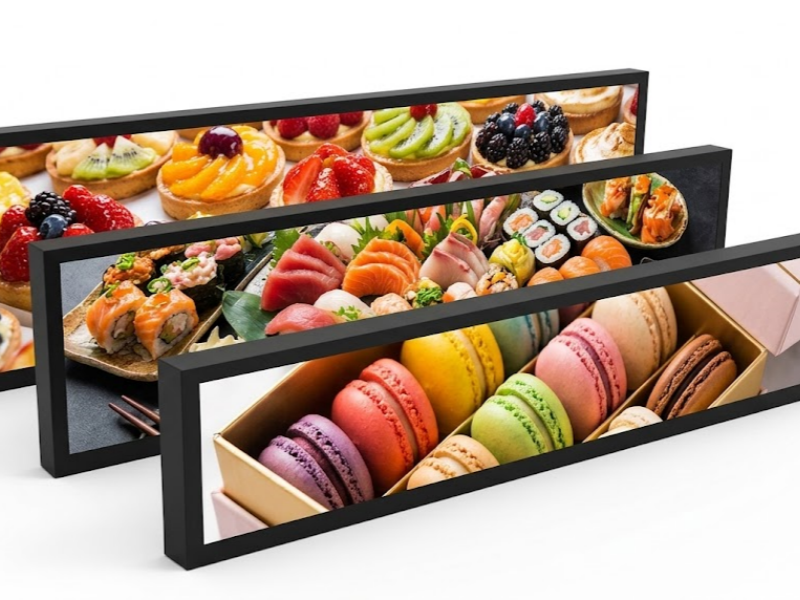

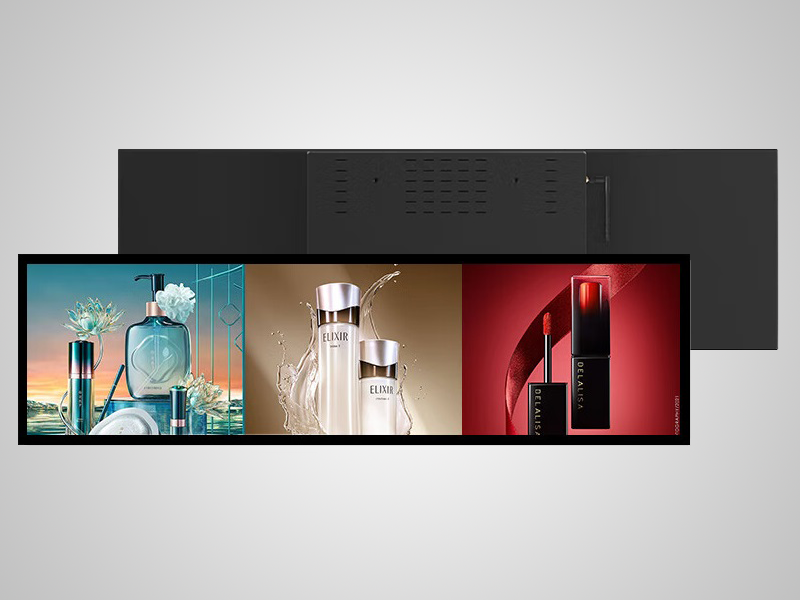

Zasamouslužni terminalimplementacije koje se kontinuirano odvijaju u-okruženjima sa velikim prometom, tromjesečna provjera je najveća-vrijednost pojedinačne aktivnosti održavanja.Istegnuti LCD ekrani koji se koriste u okruženjima supermarketasuočavaju se sa specifičnom izloženošću vlazi i hemikalijama za čišćenje koje standardni rasporedi održavanja možda neće u potpunosti riješiti.
Često postavljana pitanja
Moj LCD prikazuje bijeli ekran - da li je ploča pokvarena?
Nije nužno. Bijeli ekran je češće kvar u komunikaciji ili inicijalizaciji nego fizičko oštećenje. Provjerite konfiguraciju protokola - brzinu prijenosa, SPI način rada ili I2C adresu - prema tablici podataka modula. Ovo je posebno važno nakon ažuriranja firmvera ili zamjene ploče gdje postavke možda nisu ispravno prenesene.
Kako da znam da li je pozadinsko osvetljenje ili LCD ekran pokvaren?
Osvijetlite baterijskom lampom na površinu ekrana pod uglom u zamračenoj prostoriji. Ako vidite bledu sliku, ploča daje ispravan izlaz i samo pozadinsko osvetljenje nije uspelo. Nema slike ispod svjetiljke znači da je greška na ploči, upravljačkoj ploči ili na putu signala između njih.
Da li se treperenje displeja može popraviti bez zamene modula?
U većini slučajeva da. Treperenje je najčešće uzrokovano labavim trakastim kablom, rubnim lemnim spojem ili prekomjernim mreškanjem napajanja. Ponovno postavljanje konektora i provjera stabilnosti napona napajanja pod opterećenjem rješavaju većinu pritužbi na treperenje prije nego što je potrebna zamjena komponente.
Da li je bezbedno uključiti ekran koji je bio izložen vlazi?
Ne. Dozvolite modulu da se potpuno osuši u okruženju sa niskom-vlažnošću prije uključivanja napajanja. Uključivanje mokrog ekrana rizikuje koroziju elektroda i kratke spojeve koji mogu trajno oštetiti ploču.
Zašto moj displej radi na klupi, ali ne radi na terenu?
Isprekidani kvarovi{0}}samo u polju su skoro uvijek uzrokovani termičkim širenjem na radnoj temperaturi, vibracijama-indukovanim prekidima konektora ili kondenzacijom tokom pokretanja. Ponovite stvarno okruženje - temperature, vibracije, vlažnosti - tokom testiranja na klupi. Za smjernice o odabiru hardvera koji dosljednije podnosi zahtjevne uvjete,ovaj pregled opcija LCD ekrana visokih{0}}performansipokriva razlike u specifikacijama koje su najvažnije.
Zaključak
Kvarovi LCD modula su čitljivi kada znate šta da tražite. Tamni panel, trepereći ekran, iskrivljeni izlaz - svaki mapira na listu mogućih uzroka kojom se može upravljati, a strukturirani dijagnostički proces pronalazi stvarnu grešku brže od nasumične zamjene komponenti. Isti proces vam takođe jasno govori kada je popravka završena i zamena je pravi odgovor.
