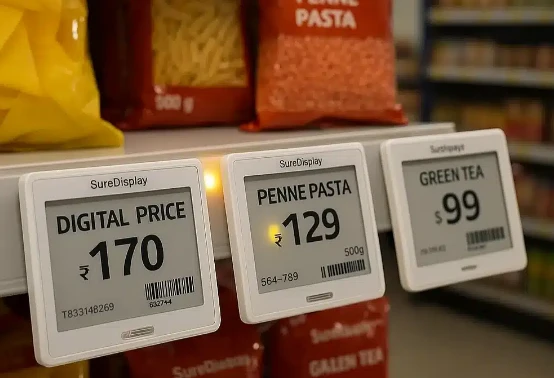

Evo šta većina ljudi ne razumije o ESL-u: samostalni ekran nije ništa. Doslovno beskorisno. Treba vam amrežeda mu dostavi podatke,softverda mu kaže šta da prikaže, iljudiimplementirati cijeli ovaj sistem u prave trgovine-to je ono što predstavlja "rješenje." Sam terminal, bez mreže, je cigla. I bez platforme koja joj daje podatke, koja je svrha?
U jednom projektu, klijent je insistirao na postavljanju baznih stanica unutar plafonskih ploča jer je mislio da izgleda čistije. Rečeno im je da signal neće dobro prodrijeti. Nisu slušali. Tri sedmice nakon lansiranja, polovina etiketa u zamrznutom dijelu pokazivala je ustajale cijene. Morao sam sve iščupati i ponoviti. Koštali su ih trostruko.RF planiranje je važno.
Same etikete

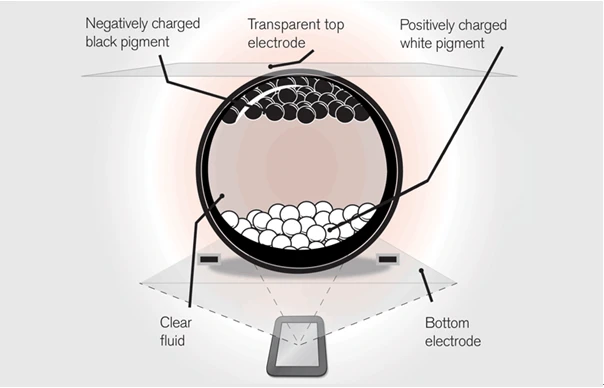

Zašto E-ink?
ESL terminali su vezani za ekrane e-ink (E-ink), i ovaj izbor nije slučajan. Kako je to jednom objasnio hardverski inženjer: zamislite male kapsule ispunjene crno-bijelim česticama koje plutaju u ulju. Udarite ih strujom, čestice se kreću, pojavljuje se slika. Jednom kada se slika formira, ostaje tamo. Isključite struju, nema veze. Slika ostaje. Tehnički izraz jebistabilan displejili tako nešto.
Potrošnja energijetokom statičkog prikaza je praktično ništa. Testni podaci pokazuju da crno-bijela naljepnica od 2,13-inča- radi na CR2450 bateriji, osvježava se dva puta dnevno, traje6 do 8 godina. Čak i sa frekvencijom osvježavanja koja se povećava na više od 5 puta dnevno, to je još uvijek oko 4 godine.
Zatim, tu je i činjenica da ne emituje svjetlost-već radi tako što reflektuje ambijentalno svjetlo, isto kao i papir. Znate kako LCD ekrani postaju potpuno nečitljivi na direktnoj sunčevoj svjetlosti? E-mastilo ostaje savršeno čisto. Iuglovi gledanjasu u osnovi ne-problem. Kupci ne stoje uvijek direktno ispred etikete, zar ne? Nema veze sa e-mastilom.
Evo nečega što mnogi ljudi ne znaju: osnovnu tehnologiju za e-ekrane s tintom na globalnom nivou gotovo je monopolizirala jedna kompanija-Tajvanska korporacija E Ink. Gotovo svi ekrani proizvođača ESL dolaze od E Inka ili njegovih ovlaštenih partnera. Ovaj strukturni faktor duboko utječe na troškove i konkurentnost cijele industrije.

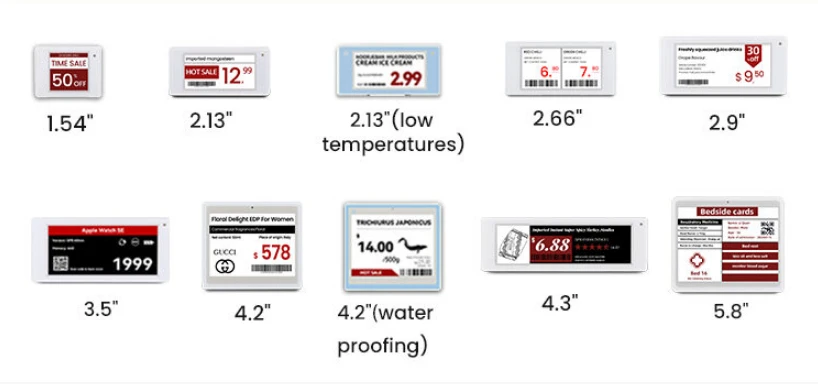

Opcije veličine
Što se tiče veličine{0}}, postoji prilično širok raspon:
1,5 inča- običnih rubova polica za svakodnevne proizvode
2,9, 4,2 inča- stavki kojima je potrebno malo više informacija
6 inča- svježi proizvodi, prostor za porijeklo, ocjena, možda QR kod
7,5 inča i više- završne kapice i zaglavlja kategorija, ponekad sve do 13 inča
Neki od 13,3 inča se koriste kao mini digitalni znakovi, iako u tom trenutku linija sa signalizacijom počinje da se zamagljuje.

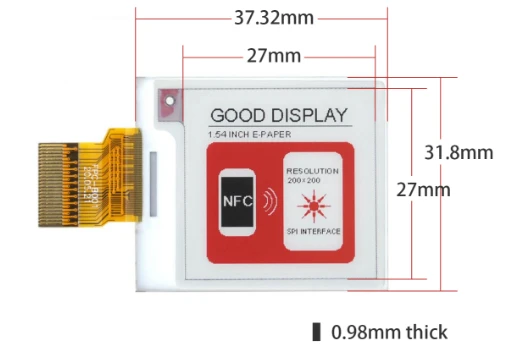

Color Tradeoffs
Sada, e-ink ima svoja ograničenja. Rane verzije bile su samo crno-bijele. Tada su proizvođači smislili kako dodati atreća boja-obično crvena ili žuta-što je bila velika stvar za promotivne oblačiće. U skorije vrijeme došlo je do guranja kaekrani u punoj-boji.
Evo kompromisa, i to je značajno:
| Tip | Vrijeme osvježavanja | Cijena (2,9 inča) |
|---|---|---|
| Crno{0}}i-bijelo | 1-2 sekunde | Polazna linija |
| Tri{0}}boje | 10-15 sekundi | ~2x |
| Puna-boja | 20+ sekundi | 3-4x |
Gledanje ažuriranja ekrana u tri-boje je nekako bolno. Stoga se većina trgovaca drži crne-i-bijele ili tri{4}}boje. Pune-boje se obično pojavljujusekcije kozmetike, izložbe vina-mjesta na kojima je vizuelna prezentacija vrijedna premije.
Zašto je ovo uopšte važno-Pravi problem
Regionalni lanac supermarketa u Zhejiangu napravio je proračun: za jednu od njihovih radnji sa42.000 SKU, promotivna promjena cijene koja uključuje 15% potrebnih proizvoda8 zaposlenih radi skoro 6 satida dovršite sve promjene naljepnica. Prije nego što su izmjene etikete završene, značajan dio kupaca vidio je cijene koje nisu u skladu s cijenama na blagajni. Njihovi podaci interne revizije pokazali su da je stopa grešaka za papirne etikete oko cijene3.2%-otprilike 3 od svakih 100 proizvoda imaju pogrešnu cijenu.
Netačna cijena dovodi do niza problema:
Kupci prilikom naplate otkriju da se cijena razlikuje od cijene na polici-veoma loše iskustvo
Na mnogim mjestima može doći do kršenjanovčane kazne
Promotivne strategije se ne mogu provesti kako je planirano
Artikli za prodaju propuštaju svoj optimalni prodajni rok
ESL je u suštini amost. U tradicionalnoj maloprodaji "cijena u sistemu" i "cijena na polici" postoje kao dvije nezavisne stvari. Kada sistem promijeni cijenu, polica se ne ažurira automatski-neko je mora promijeniti. Taj "neko" je usko grlo u prijenosu informacija-što donosi kašnjenja, greške i troškove. Ono što ESL radi je da koristi tehnologiju da eliminiše ovo usko grlo, omogućavajući da podaci teku direktno do terminala polica bez ručnog releja.
Budući da je ljudski rad usko grlo, koristite tehnologiju da ga zamijenite. U trenutku kada se podaci promijene u sistemu, oni se guraju do oznaka kroz mrežu, oznake se automatski osvježavaju. Nema hodanja do polica, nema papira, nema štampanja.Kašnjenje je komprimirano sa sati na minute, stopa greške opada sa nekoliko posto na skoro nulu, troškovi rada značajno se smanjuju.
Kada ažuriranje cijena više nije usko grlo, otvaraju se nove mogućnosti.Dinamične cijenepostaje moguće. Online i offline cijene se mogu sinhronizirati u stvarnom-vremenu. Promotivne aktivnosti mogu stupiti na snagu upravo do drugog. To je prava vrijednost.

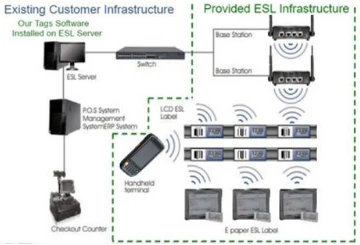

Komunikacioni komad
Etikete su ruke, bazne stanice su nervi, odgovorni za prenošenje instrukcija iz mozga (platforme) u svaku ruku.
Bazne staniceobično su ravnog kutija-oblika, po veličini slične kućnim ruterima, postavljeni na plafone, police ili zidove. Svaka bazna stanica pokriva niz10 do 50 metara, u zavisnosti od komunikacijskog protokola, snage prijenosa i smetnji u okolini. Standardni supermarket od 3.000 kvadratnih metara obično se postavlja45 do 60 baznih stanica, sa svježim hlađenim prostorom koji zahtijeva gušće raspoređivanje zbog problema sa zaštitom signala.
Komunikacijski protokoli
Ovo je mjesto gdje se proizvođači razlikuju-u komunikacijskim protokolima. Evo šta su različiti dobavljači dijelili tokom godina:
2,4GHz Vlasnički (SES-imagotag, Hanshow)
Veliki momci su otišli sa 2.4GHz vlasničkim stvarima. Njihovi inženjeri objašnjavaju da su željeli potpunu kontrolu nad načinom na koji se protokol ponaša posebno za ESL. Ima smisla. Loša strana-jednom u njihovom ekosistemu,prebacivanje je noćna mora. Njihove etikete neće razgovarati sa ničijim baznim stanicama. Jedan klijent je želeo da se kombinuje. Nije se moglo.
Sub{0}}GHz (433MHz, 868MHz)
Neki dobavljači preferiraju niže frekvencije. Pricer predstavnik je objasnio da niže frekvencije bolje probijaju prepreke, što prati ono što je uočeno u projektu skladišta sa puno betona. Alipropisi su različiti u svakoj zemlji, a antene na kraju budu veće. To je kompromis.
Bluetooth Low Energy
Postaje popularan, posebno kod novijih igrača. Čipovi su sada jeftino, a tu je i privlačnost da se kupcima dopušta da dodiruju svoje telefone na etiketi za informacije o proizvodu. Dobro se demonstrira. Međutim, u stvarnim gustim rasporedima,ograničenja dometapočni da se prikazuje, i etozagušenje kanala. U jednom projektu, rasporedi ažuriranja morali su biti razmaknuti jer je previše izdavača pokušavalo razgovarati odjednom.
Infracrveni
Pricer to koristi u nekim svojim sistemima. Odlično radi tamo gdje postoje problemi s elektromagnetnim smetnjama. Ali postoji potreba zajasna linija vida, što u pravoj radnji sa ljudima koji šetaju i stvari se pomeraju, nije uvek realno.
Paradoks moći
Evo zbog čega je komunikacija ESL-a zaista teška za ispravljanje: naljepnice moraju jedva pijuckati energiju-baterije koje traju 5 do 10 godina-ali i dalje moraju uhvatiti ažuriranja kada se pošalju. Način na koji to rješavaju je krozsinhronizirani ciklusi spavanja{0}}buđenja. Oznake su uglavnom u komi većinu vremena, probude se samo na djelić sekunde tokom unaprijed postavljenih prozora kako bi provjerile ima li nešto novo. Profili snage pokazuju da su ove stvari inmikroamper{0}}spavati više od 99% vremena.
Zašto RF planiranje stvara ili razbija projekte
Evo gdje treba potrošiti više vremena, jer dosta ESL projekata ima uspjeh ili neuspjeh u velikoj mjeri ovisno o kvaliteti planiranja komunikacijske mreže.
Metalne policereflektuje i blokira signale, tako da pozicije baznih stanica moraju biti pažljivo dizajnirane
Rashladne kutijesu u osnovi Faradayevi kavezi-metalni ormarići, smetnje kompresora, staklena vrata sve utiče na signale. Obično su potrebni odvojeni relejni uređaji unutra
Vrhunski periodi ažuriranja idvostruka pokrivenostza ključna područja kako bi se spriječile pojedinačne tačke kvara

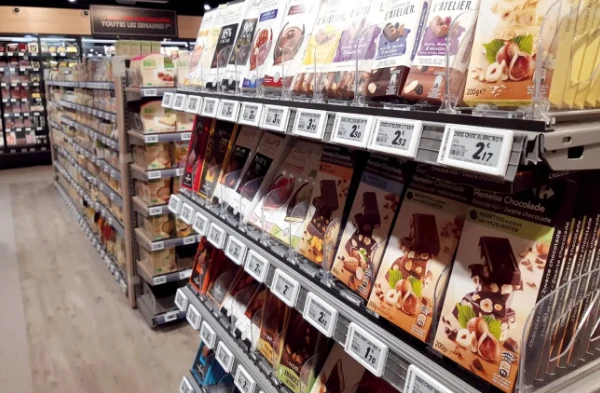

Dakle, šta je ESL, u svakom slučaju-Definicija
Rješenje elektronskih naljepnica na policama, raščlanjeno:
Electronic- ga razlikuje od papira
Naljepnica polica- to je oznaka police, a ne reklamni ekran
Rješenje- to je kompletno rješenje, a ne jedan proizvod
Zašto se mora zvati "rešenje"? Samostalna elektronska etiketa je zaista besmislena-ne može sama dobiti cijene, ne može znati šta da prikaže sama, ne može sama osvježiti. Mora se oslanjati na akomunikaciona mrežada biste dobili uputstva, oslonite se na asoftverska platformaza dobijanje podataka. To je nekako prva stvar oko koje se morate zamotati sa ESL-om.
Softverska strana
U osnovi, mora postojati neka platforma koja izvlači podatke o cijenama iz ERP-a ili POS-a, otkriva šta se nalazi na kojoj etiketi i izbacuje ih. Postoje uređivači predložaka za dizajniranje izgleda naljepnica i neka logika kada treba poslati ažuriranja.
Theintegracioni deosa postojećim sistemima-to je mjesto gdje projekti zapnu mjesecima. Naslijeđeni ERP, čudni formati podataka, IT odjeli koji ne daju pristup.
Ubacivanje ove stvari u prodavnicu
ESL sistem od ničega do završetka zahtijeva prolazak kroz kompletan proces implementacije inženjeringa. Složenost ovog procesa često premašuje očekivanja-korisnika koji prvi put koriste. Mnogi projekti ovdje idu postrance, tako da ovaj dio zaslužuje pravu pažnju.

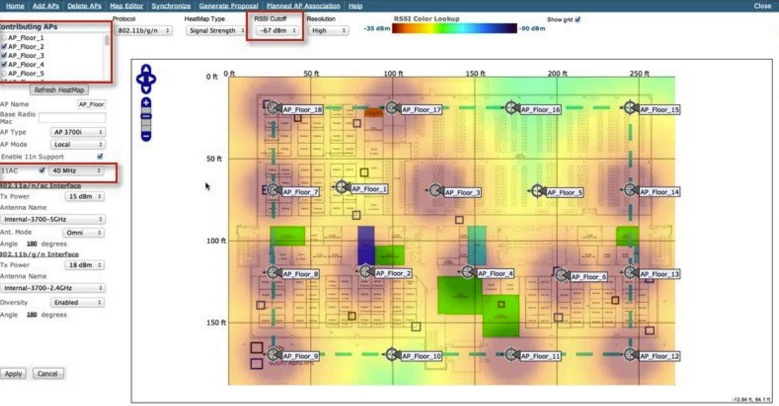

RF istraživanje-Gdje projekti umiru
Ali ono što ubija većinu projekata?RF anketa. Ili bolje rečeno, nedostatak odgovarajućeg.
ESL se oslanja na bežičnu komunikaciju, a stvarna maloprodajna okruženja puna su prepreka i smetnji:
Metalne policereflektuje signale
Rashladni ormarisu prirodni Faradejevi kavezi
Betonski zidoviblokiraju prodor
Ostali bežični uređajiizazvati smetnje
Za vreme najvećeg saobraćaja,ljudska tijela sama apsorbuju signale
Pravilno RF istraživanje je zapravo puno posla. Počinje sa mapiranjem fizičkog okruženja-gdje su zidovi, gdje su metalne police, šta stvara smetnje. Zatim testovi širenja signala pokazuju kako se frekvencije zapravo ponašaju u tom specifičnom prostoru. Testirajte granične uslove, čudne uglove, područja u blizini utovarnog pristaništa. Izlaz nije samo "stavite bazne stanice ovdje"-nego bi trebalo biti precizno pozicioniranje, na primjer do centimetra, zajedno sa mapama pokrivenosti koje pokazuju gdje je signal jak, gdje je slab i šta učiniti sa problematičnim mjestima. Zamorno je, ali spašava od ranije spomenutog scenarija noćne more.
Mnogi dobavljači ovo preskaču ili rade napola-kako bi uštedjeli troškove. Onda se pitaju zašto 15% etiketa nastavlja da ide van mreže.
Site Assessment
Prvi korak je razumijevanje situacije u trgovini:
Fizičko okruženje- površina trgovine, visina plafona, raspored poda, vrste polica
Zahtjevi proizvodaUkupno - SKU-a određuju količinu etikete, distribucija kategorija određuje omjere veličina
IT okruženje- koje ERP/POS verzije rade, kakva je mrežna infrastruktura
Instalacija bazne stanice
Montaža na plafonje najčešći pristup-postoji jasan vid na police i nije s puta. Ali ako je strop prenizak ili nema dobre točke montaže, umjesto toga mogu se postaviti na regale. Zidna montaža radi kao dodatak za određene oblasti.
Snaga se obično isporučuje prekoPoE, što je zgodno jer treba da prođe samo jedan kabl. To znači da se PoE prebacuje da napaja sve, a u zavisnosti od podešavanja, možda lokalni server ili gateway.
Ne zaboraviUPS-ako nestane struje i sistem se neukusno sruši, to može oštetiti bazu podataka.
Label Deployment
Primite pošiljku, pregledajte je, pokrenite aktivacijske testove kako biste bili sigurni da stvarno rade
Skenirajte svaku etiketu i vežite je na odgovarajući proizvod u sistemu
Fizička instalacija zavisi od toga kakva je polica postavljena
Neke naljepnice se zakače za rub police, neke klize u otvor za šinu. Postojemagnetneza metalne površine,ljepljiveza glatke površine imali štandoviza vitrine. Ništa komplikovano, samo-zauzima vrijeme kada se radi na hiljade njih.
Testiranje i validacija
Funkcionalno testiranje- da li sve radi kako se očekuje?
Testiranje pokrivenosti- svaka pojedinačna oznaka
Testiranje na stres- pod vršnim opterećenjem najmanje 72 sata
Već spomenuta sistemska integracija-to je mjesto gdje projekti umiru. Sama faza zajedničkog otklanjanja grešaka može potrajati sedmicama ako su naslijeđeni sistemi dovoljno neuredni.
